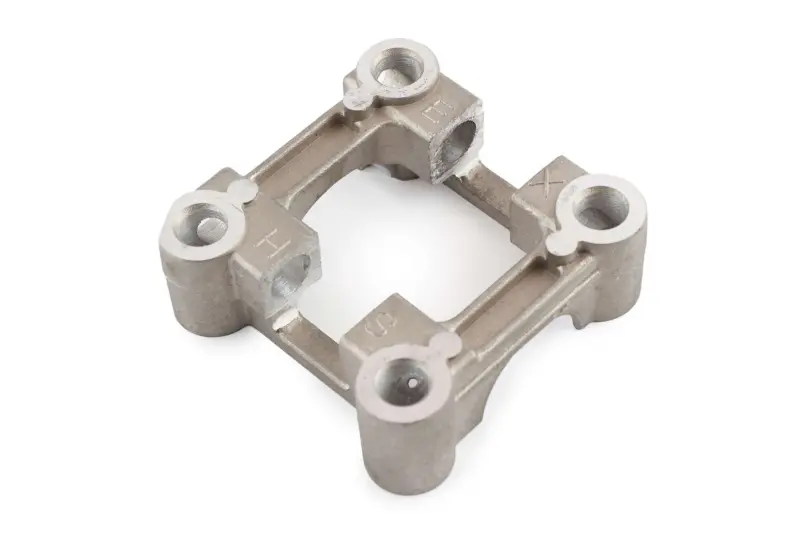

Постель распредвала без коромысел 4T GY6 125/150

Постель распредвала без коромысел для 4T GY6 125/150

Постель предназначена для ремонта верхней части головки цилиндра четырехтактного двигателя семейства GY6 объемного класса 125–150 см³. Она устанавливается над распредвалом и служит основанием для размещения коромысел и их осей. Через эти детали вращение кулачков распредвала передается клапанному механизму, поэтому геометрия постели, состояние посадочных зон и правильность установки имеют непосредственное значение для работы газораспределения.

Исполнение «голая» представляет собой корпус постели без установленных коромысел и их осей. Такой вариант подходит для ремонта, при котором сохранившиеся детали клапанного механизма переносят со старого корпуса либо подбирают отдельно. Перед заказом необходимо оценить состояние имеющихся коромысел, осей и крепежа: покупка одного корпуса не решит проблему, если сопряженные детали также имеют износ или повреждения.

Что учитывать при подборе

Обозначение GY6 охватывает разные исполнения двигателей, поэтому одного совпадения рабочего объема недостаточно. Постель следует сопоставить со снятой деталью и головкой цилиндра. Проверяют общую форму корпуса, расположение четырех крепежных точек, конфигурацию центрального проема, посадочные зоны распредвала, отверстия под оси коромысел и боковые участки корпуса. Все точки крепления должны совпадать без доработки, смещения и принудительного совмещения.

• Тип двигателя: четырехтактный GY6 класса 125/150 см³.
• Назначение: установка в головке цилиндра и размещение деталей привода клапанов.
• Исполнение: корпус постели без смонтированных коромысел и осей.
• Конструкция: открытая рамная форма, четыре крепежные опоры и отверстия для установки осей коромысел.
• Критерии сравнения: геометрия, крепежные точки, посадочные участки и соответствие сопряженным деталям конкретной головки.

Когда требуется замена

Постель проверяют при ремонте головки цилиндра, появлении постороннего шума в верхней части двигателя, обнаружении люфта коромысел либо повреждений после разборки. Основанием для замены корпуса могут быть трещины, деформация, разбитые посадочные места осей, поврежденные крепежные участки или следы неправильной затяжки. Одновременно осматривают распредвал, его подшипники, коромысла и оси: изношенная сопряженная деталь способна нарушить работу нового корпуса.

Подготовка и установка

Монтаж выполняют на чистую головку цилиндра после проверки масляных каналов и сопрягаемых поверхностей. Коромысла и их оси устанавливают в постель с предусмотренной для двигателя смазкой; отверстия корпуса и фиксирующие участки осей должны быть точно совмещены. Распредвал выставляют по меткам газораспределения при правильном положении коленвала, после чего постель устанавливают на направляющие и крепеж головки.

Крепления затягивают постепенно и равномерно по схеме и моменту, указанным в руководстве именно для обслуживаемого двигателя. Перекос корпуса, затяжка одной стороны сразу до конца или попытка притянуть несовпадающую деталь крепежом недопустимы. После сборки проверяют свободное движение механизма, правильность меток, натяжение цепи ГРМ и регулируют клапанные зазоры по требованиям конкретной модификации.

Эта постель подходит для планового восстановления клапанного механизма GY6 125/150, когда нужен отдельный корпус и остальные совместимые компоненты уже имеются либо приобретаются отдельно. Тщательное сравнение со снятой постелью до установки помогает исключить различия между версиями головок и собрать механизм без лишней переделки.
