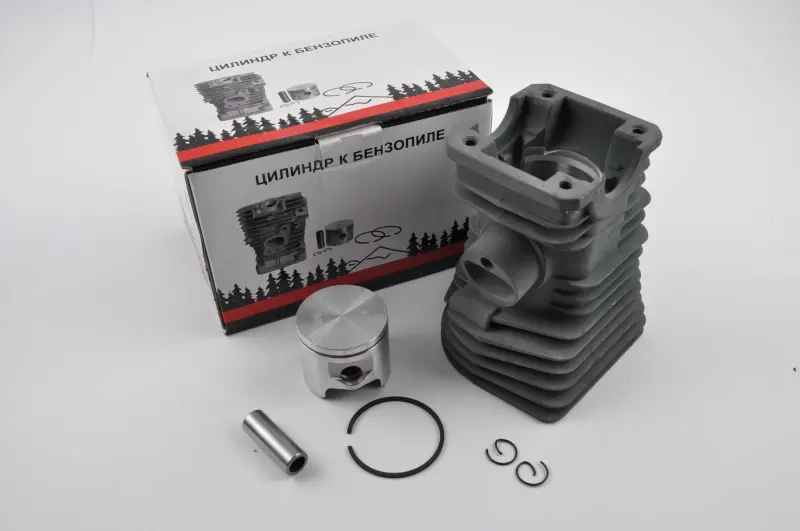

ЦПГ бензопилы Husqvarna 350 Ø44, высокая, черная WOODMAN

Цилиндро-поршневая группа WOODMAN для Husqvarna 350

Ремонтный комплект предназначен для восстановления цилиндро-поршневой группы бензопилы Husqvarna 350. Исполнение рассчитано на диаметр 44 мм и относится к высокой версии цилиндра. ЦПГ устанавливают при износе или повреждении штатных деталей, когда двигатель теряет компрессию, становится сложнее запустить, работает нестабильно либо перестает развивать привычную тягу. Замена цилиндра вместе с согласованным поршнем позволяет не подбирать эти основные детали по отдельности.

Во время работы двигателя поршень перемещается внутри цилиндра, обеспечивает необходимое сжатие топливной смеси и передает усилие через шатун на коленчатый вал. Поршневое кольцо уплотняет зазор между поршнем и стенкой цилиндра. Поэтому состояние сопряженных поверхностей, правильная установка кольца и отсутствие повреждений непосредственно влияют на компрессию и нормальную работу двигателя. Задиры, перегрев, повреждение днища поршня, износ канавки кольца или заметная выработка цилиндра служат основанием для разборки и дефектовки моторной части.

Состав комплекта

• Цилиндр высокой версии Ø44 мм — основная корпусная деталь ЦПГ с наружными ребрами охлаждения.
• Поршень — подобран для совместной работы с цилиндром диаметром 44 мм.
• Поршневое кольцо — обеспечивает уплотнение поршня в цилиндре.
• Поршневой палец — соединяет поршень с шатуном.
• Два стопорных кольца — фиксируют палец в поршне.

Цилиндр выполнен в черном цвете. Комплект содержит основные детали, показанные в перечне; прокладки, подшипник верхней головки шатуна и другие сопутствующие позиции в заявленный состав не входят. Перед началом ремонта стоит заранее определить, какие уплотнения и дополнительные детали понадобятся именно для разбираемого двигателя.

Как проверить совместимость

Для правильного выбора недостаточно ориентироваться только на название Husqvarna 350. У этой детали необходимо сверить диаметр 44 мм и высокое исполнение цилиндра: низкая версия с тем же диаметром является другой модификацией. С демонтированной ЦПГ сравнивают общую высоту и форму цилиндра, расположение крепежных отверстий, впускного и выпускного окон, посадочные поверхности, конфигурацию поршня и параметры пальца. Такое сопоставление особенно важно, если бензопила уже ремонтировалась и на ней могли быть установлены детали другой версии.

Диаметр нельзя выбирать приблизительно или заменять близким размером. Поршень и цилиндр должны соответствовать друг другу, а установленное кольцо — свободно перемещаться в своей канавке и правильно располагаться относительно фиксирующего штифта. До сборки также проверяют состояние шатуна, игольчатого подшипника, коленчатого вала и картера. Если причина повреждения старой ЦПГ связана с перегревом, недостаточной смазкой, подсосом воздуха или попаданием загрязнений, ее следует устранить до запуска двигателя с новым комплектом.

Рекомендации по установке

Монтаж выполняют на очищенный двигатель без остатков нагара, абразивной пыли и фрагментов поврежденных деталей. Поршневое кольцо устанавливают без перекоса и чрезмерного растяжения, палец надежно фиксируют обоими стопорными кольцами, а цилиндр опускают на поршень аккуратно, не повреждая кромки кольца. Все соединения собирают с предусмотренными для бензопилы уплотнениями и затягивают в правильной последовательности.

После сборки до первого запуска проверяют свободное перемещение кривошипно-шатунного механизма и правильность подключения впуска и глушителя. Работы с ЦПГ требуют чистоты и точной сборки: при отсутствии опыта ремонт лучше поручить мастеру. WOODMAN Ø44 в высокой черной версии подходит для восстановления Husqvarna 350 только после подтверждения перечисленных посадочных и конструктивных признаков.
