ЦПГ WOODMAN для бензопилы Husqvarna 350, Ø44 мм, высокая

Цилиндро-поршневая группа WOODMAN для Husqvarna 350

Комплект предназначен для ремонта бензопилы Husqvarna 350 с цилиндром диаметром 44 мм и высокой конфигурацией. ЦПГ образует основную часть цилиндра двигателя: поршень перемещается внутри цилиндра, кольцо уплотняет пространство над поршнем, а палец соединяет поршень с шатуном. Состояние этих деталей непосредственно связано с компрессией, запуском двигателя и его работой под нагрузкой.

Эту поршневую группу выбирают при повреждении или критическом износе штатного цилиндра и поршня. Основанием для ремонта могут быть задиры на сопрягаемых поверхностях, потеря компрессии, повреждение поршневого кольца либо канавки поршня. Установка согласованного комплекта позволяет заменить цилиндр и связанные с ним детали одновременно, не подбирая поршень, палец и стопорные кольца по отдельности.

Состав и основные параметры

• Назначение: ремонт цилиндро-поршневой группы бензопилы.
• Совместимая модель: Husqvarna 350.
• Диаметр цилиндра: 44 мм.
• Исполнение: высокая версия.
• Производитель комплекта: WOODMAN.

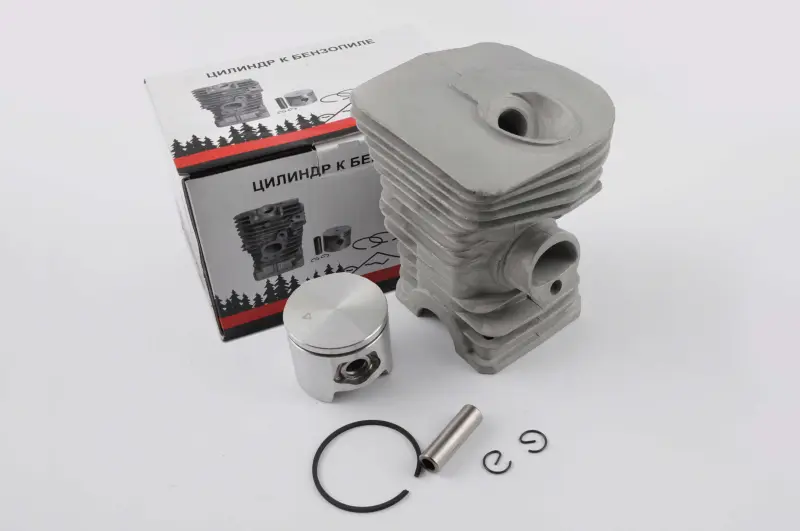

• Состав: цилиндр, поршень, поршневое кольцо, поршневой палец и два стопорных кольца.

Как правильно подобрать ЦПГ

Обозначения Husqvarna 350 недостаточно для выбора без проверки исполнения снятой детали. Перед покупкой необходимо подтвердить диаметр 44 мм и высокую конфигурацию цилиндра. Сравните старый цилиндр с новым по общей высоте, форме основания, расположению крепежных отверстий, впускного и выпускного каналов. Поршень следует сопоставить по диаметру, высоте и расположению пальца. Такой контроль особенно важен, если бензопила ранее ремонтировалась и на ней уже могла быть установлена поршневая группа другого исполнения.

Комплект рассчитан именно на модель 350. Не следует автоматически переносить его совместимость на другие бензопилы только из-за похожего корпуса, одинакового диаметра поршня или принадлежности к близкой серии. Совпадение диаметра не подтверждает соответствие высоты цилиндра, каналов, крепления и других посадочных элементов.

Подготовка к установке

До сборки нужно определить причину повреждения прежней ЦПГ. Если поставить новые детали, не устранив источник перегрева, недостаточной смазки, подсоса воздуха или попадания загрязнений, неисправность может повториться. Одновременно проверяют состояние шатуна и игольчатого подшипника поршневого пальца, отсутствие ощутимого люфта, чистоту картера, впускного тракта и глушителя. Остатки абразива и фрагменты поврежденных деталей необходимо полностью удалить.

Цилиндр устанавливают на чистые сопрягаемые поверхности с исправными уплотнениями. Поршневое кольцо должно свободно располагаться в своей канавке, а его замок — занимать предусмотренное конструкцией положение. Стопорные кольца пальца необходимо полностью посадить в канавки, исключив их выход во время работы двигателя. Направление установки поршня, порядок затяжки крепежа и требования к герметизации определяют по сервисным данным конкретной версии бензопилы.

После сборки вал должен проворачиваться плавно, без закусывания и постороннего контакта. Первый запуск выполняют только после проверки топливной системы, подачи смазочной смеси и герметичности соединений. ЦПГ WOODMAN Ø44 мм подходит для восстановления Husqvarna 350, когда исходная бензопила оснащена высокой версией цилиндра соответствующего диаметра.
