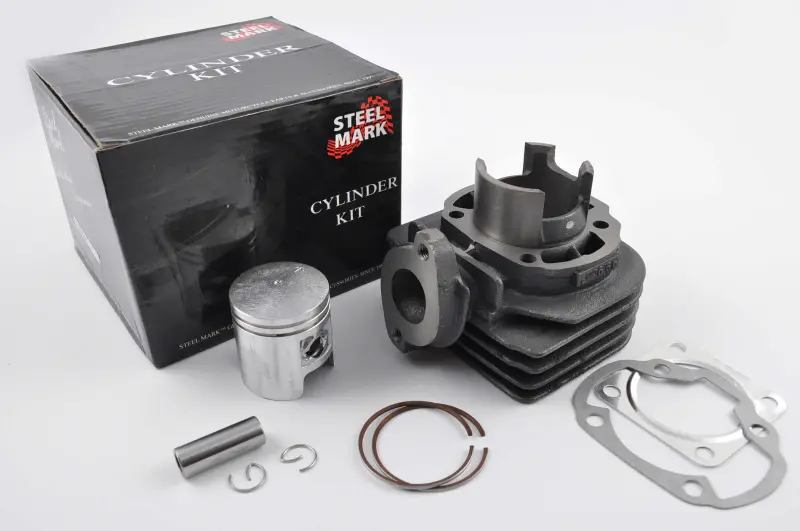

ЦПГ Suzuki AD 50 Ø41 мм, палец 10 мм Steel Mark

Цилиндро-поршневая группа Steel Mark для Suzuki AD 50

ЦПГ предназначена для ремонта двигателя скутера Suzuki AD 50. Основные параметры подбора — диаметр цилиндра 41 мм и диаметр поршневого пальца 10 мм. Комплект относится к деталям двигателя японских скутеров и также заявлен для моделей семейства Suzuki Address и Sepia. Перед покупкой необходимо учитывать конкретную модификацию мотора: одинаковое название скутера не всегда означает полное совпадение посадочных мест и конфигурации цилиндра.

Назначение ЦПГ

Цилиндр, поршень и поршневые кольца совместно образуют камеру, в которой происходит сжатие топливной смеси. Во время работы двигателя поршень перемещается внутри цилиндра, а кольца обеспечивают необходимое уплотнение между деталями. Поршневой палец соединяет поршень с шатуном и передает нагрузку на кривошипно-шатунный механизм. Поэтому состояние всех сопрягаемых поверхностей влияет на компрессию, запуск двигателя и его поведение под нагрузкой.

Замена ЦПГ актуальна при выраженном износе цилиндра и поршня, появлении задиров, повреждении колец или снижении компрессии. К типичным поводам для диагностики относятся затрудненный запуск, потеря тяги, посторонний механический шум и нестабильная работа мотора. Эти симптомы могут иметь и другие причины, поэтому перед разборкой желательно проверить компрессию, подачу топлива, зажигание, герметичность впуска и состояние выпускного тракта.

Что проверить при выборе

• Модель двигателя. ЦПГ рассчитана на Suzuki AD 50; совместимость с Address и Sepia требует сверки конкретной модификации скутера.
• Диаметр цилиндра. Номинальный размер этой позиции составляет 41 мм. Его нужно сопоставить с параметрами установленной детали и результатами измерения двигателя.
• Поршневой палец. Требуемый диаметр — 10 мм. Дополнительно сравнивают длину пальца и геометрию посадки со снятым поршнем.
• Посадочные места. Проверьте расположение крепежных отверстий, форму основания цилиндра, выпускного окна и сопряжение с впускной частью.
• Прокладки и сопряжения. Контуры уплотнений должны соответствовать цилиндру, картеру и головке конкретного двигателя.

Обозначение Ø41 указывает на диаметр цилиндра, а p-10 — на диаметр поршневого пальца. Этих двух значений недостаточно для подбора без учета версии двигателя. Надежный способ проверки — сравнить новую ЦПГ со снятой деталью по высоте цилиндра, расположению окон и крепежа, форме фланцев, параметрам поршня и пальца.

Подготовка и установка

Монтаж выполняют на чистом двигателе после удаления остатков старых прокладок и загрязнений с сопрягаемых поверхностей. До сборки проверяют состояние шатуна, игольчатого подшипника, головки цилиндра и резьбовых соединений. Поршень, кольца, палец и поверхность цилиндра смазывают чистым маслом, предусмотренным для двигателя. Кольца устанавливают без чрезмерного растягивания, учитывая их ориентацию и положение замков.

Поршень нельзя проталкивать в цилиндр с ударным усилием: перекошенное или неправильно сжатое кольцо может деформироваться либо сломаться. Стопорные кольца пальца должны полностью занять свои канавки. После установки цилиндра крепеж затягивают равномерно с соблюдением требований сервисной документации скутера. Перед первым запуском проверяют свободное вращение коленчатого вала, герметичность соединений и отсутствие посторонних контактов.

Практический результат ремонта

Исправная ЦПГ помогает вернуть нормальное уплотнение в цилиндре и создать условия для стабильной компрессии. Итог ремонта зависит не только от новых деталей, но и от состояния коленчатого механизма, правильной сборки, настройки систем питания и зажигания, качества смазки и отсутствия перегрева. Для точного выбора этой позиции сопоставьте модель Suzuki, диаметр 41 мм, палец 10 мм и геометрию демонтированной группы.
