ЦПГ Suzuki AD 50 Ø41 мм, палец 10 мм STAGE-9

Цилиндро-поршневая группа STAGE-9 для Suzuki AD 50

Комплект предназначен для ремонта цилиндро-поршневой части двигателя скутера Suzuki AD 50. Номинальный диаметр цилиндра и поршня составляет 41 мм, диаметр поршневого пальца — 10 мм. Эти параметры позволяют использовать ЦПГ при восстановлении 50-кубовой конфигурации, если посадочные размеры и исполнение двигателя соответствуют выбранному комплекту.

Цилиндр направляет движение поршня и вместе с поршневыми кольцами участвует в создании необходимой компрессии. Через поршневой палец усилие передается на шатун. Исправное состояние сопрягаемых поверхностей и правильная установка колец непосредственно влияют на запуск двигателя, устойчивость его работы и тягу. Ребра на наружной поверхности цилиндра увеличивают площадь отвода тепла в двигателе с воздушным охлаждением.

Состав и назначение деталей

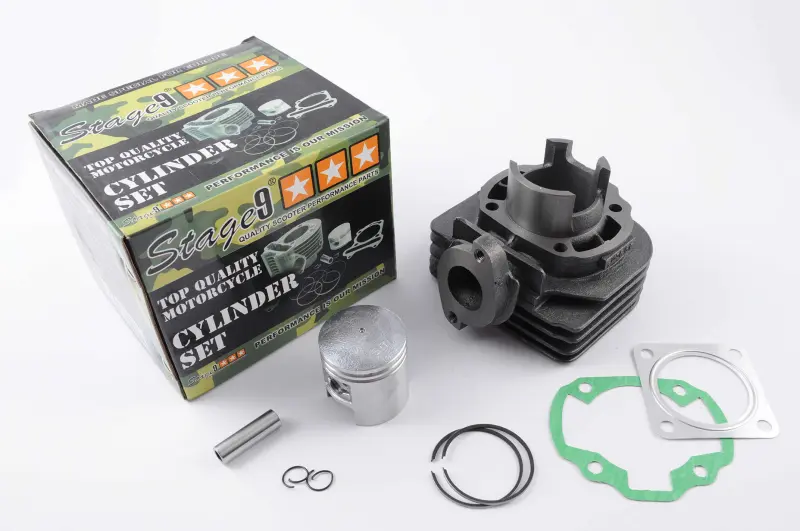

ЦПГ объединяет основные детали, необходимые для замены цилиндра и поршня: оребренный цилиндр, поршень, поршневые кольца, палец, стопорные кольца и прокладки. Подбор деталей одним комплектом упрощает восстановление верхней части двигателя и исключает необходимость отдельно искать поршень и палец требуемых размеров. Прокладки используются при сборке соединений цилиндра, однако состояние остальных сопрягаемых деталей двигателя также необходимо оценить до начала ремонта.

• Диаметр 41 мм: соответствует размеру цилиндро-поршневой группы для рассматриваемой 50-кубовой конфигурации Suzuki AD 50.
• Поршневой палец 10 мм: задает один из ключевых размеров соединения поршня с шатуном.
• Комплект деталей для сборки: цилиндр, поршень, кольца, палец, фиксаторы и прокладки позволяют заменить взаимосвязанные компоненты за один ремонт.
• Оребренный цилиндр: рассчитан на отвод тепла воздушным потоком во время работы двигателя.

Что проверить перед выбором

Обозначения Suzuki AD 50, Ø41 и p-10 нужно рассматривать вместе. Совпадения только по марке или рабочему объему недостаточно: у скутеров разных лет и модификаций могут отличаться крепления, конфигурация каналов и сопрягаемые детали. Перед заказом сравните со снятой ЦПГ диаметр цилиндра, диаметр поршневого пальца, расположение крепежных отверстий, форму основания цилиндра, подключение впуска и выпускного тракта. Если двигатель ранее растачивался, ремонтировался или получил детали другой модификации, ориентироваться только на название модели нельзя.

Рекомендации по установке

Перед сборкой следует проверить состояние шатуна, игольчатого подшипника поршневого пальца, крепежа и поверхностей, к которым прилегают прокладки. Остатки старых прокладок удаляют без повреждения плоскостей. Цилиндр, поршень и кольца устанавливают чистыми и смазанными составом, предусмотренным для этого двигателя. Кольца должны свободно располагаться в своих канавках, а стопорные кольца пальца — полностью занимать посадочные места. После сборки необходимо вручную проверить свободное перемещение поршня и отсутствие механического заедания.

Замена ЦПГ актуальна при выраженном износе цилиндра и поршня, задирах, повреждении кольцевых канавок или снижении компрессии, когда дефектовка подтверждает необходимость установки комплекта. Одновременно стоит установить причину преждевременного износа: недостаточную смазку, перегрев, попадание загрязнений либо неисправность сопрягаемых деталей. Устранение исходной причины и соблюдение требований сервисной документации при сборке помогают корректно ввести новые детали в работу. Для точного монтажа и проверки зазоров рекомендуется поручить ремонт специалисту по двухтактным скутерным двигателям.
