ЦПГ Suzuki AD 50 Ø41 мм, палец 10 мм

ЦПГ Suzuki AD 50 Ø41 мм, палец 10 мм

Цилиндро-поршневая группа предназначена для ремонта двигателя скутера Suzuki AD 50. Комплект объединяет цилиндр, поршень и необходимые для их установки детали, поэтому подходит для восстановления моторной части после износа или повреждения сопряжённых поверхностей. Основные размеры этой версии — диаметр 41 мм и поршневой палец 10 мм. Их необходимо учитывать при подборе вместе с моделью двигателя и исполнением снятой ЦПГ.

Назначение и конструкция

Цилиндр направляет движение поршня, а поршневые кольца обеспечивают уплотнение между поршнем и стенкой цилиндра. От состояния этой пары зависят компрессия, уверенный запуск и способность двигателя развивать тягу. При износе цилиндра, повреждении поршня или потере упругости колец зазор увеличивается, герметичность камеры ухудшается, и мотор может хуже запускаться, нестабильно работать или терять мощность. Установка согласованного комплекта позволяет одновременно заменить основные сопряжённые детали, не подбирая цилиндр и поршень по отдельности.

Цилиндр выполнен с наружными рёбрами, увеличивающими площадь отвода тепла при воздушном охлаждении. На корпусе предусмотрены выпускное окно и посадочные плоскости для соединения с двигателем и выпускным трактом. Поршень рассчитан на два кольца и соединяется с шатуном пальцем диаметром 10 мм. Стопорные кольца удерживают палец от осевого перемещения, а прокладки уплотняют соединения цилиндра при сборке.

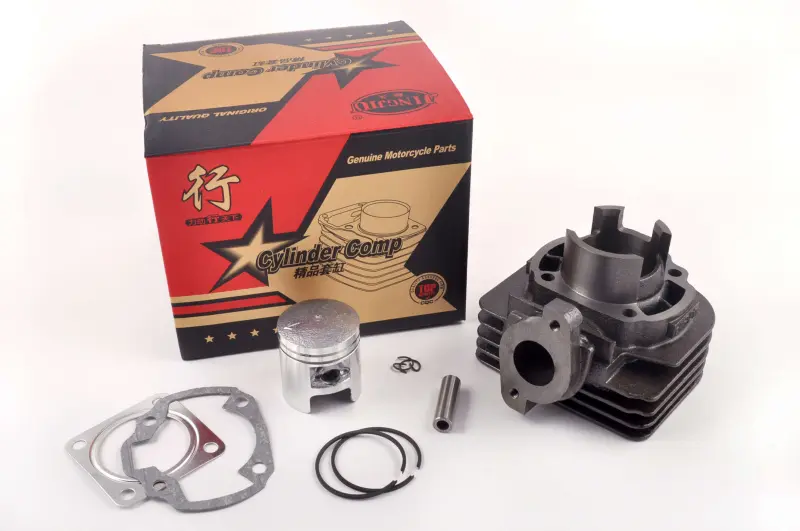

Состав комплекта

• цилиндр диаметром 41 мм с рёбрами охлаждения;
• поршень;
• два поршневых кольца;
• поршневой палец диаметром 10 мм;
• стопорные кольца пальца;
• комплект прокладок для монтажа цилиндра.

Как проверить совместимость

Обозначения Suzuki AD 50, Ø41 и палец 10 мм являются основными ориентирами, но перед установкой следует сопоставить новую ЦПГ со снятой деталью. Проверьте диаметр цилиндра и пальца, расположение крепёжных отверстий, форму основания, конфигурацию каналов, выпускное окно и присоединительный фланец. Также сравните высоту цилиндра и поршня, положение поршневых колец и посадочные поверхности. Такая проверка особенно нужна, если двигатель ранее ремонтировался, растачивался либо на скутере установлен мотор другой модификации.

Размер 41 мм должен соответствовать фактическому исполнению двигателя. Нельзя выбирать комплект только по объёму скутера: у внешне похожих моторов могут различаться палец, крепление цилиндра, каналы и выпускной фланец. Если старая деталь имеет следы ремонтной обработки или нестандартный размер, сначала требуется измерение, а затем подбор подходящего исполнения.

Установка и ввод в работу

Перед сборкой очищают привалочные плоскости от остатков старых прокладок и загрязнений, проверяют состояние шатуна, посадки пальца и подшипника верхней головки. Кольца устанавливают в предназначенные канавки без перекоса, совмещая их положение с фиксирующими штифтами поршня. Стопорные кольца должны полностью занять свои канавки. Цилиндр монтируют с новыми прокладками, соблюдая направление поршня и порядок затяжки крепежа, предусмотренные для конкретного двигателя.

После монтажа необходимо убедиться в свободном ходе поршня и отсутствии постороннего контакта. Первые поездки проводят без продолжительной работы на предельной нагрузке, контролируя запуск, стабильность холостого хода и герметичность соединений. ЦПГ подходит для планового ремонта Suzuki AD 50 и замены деталей с задирами, износом или повреждениями, когда диагностика подтверждает необходимость обновления цилиндро-поршневой пары.
