Поршневая группа JIN для Honda CH150 Spacy/Elite

Цилиндро-поршневая группа JIN для Honda CH150 Spacy/Elite

Комплект предназначен для ремонта верхней части четырехтактного двигателя скутера Honda CH150 в исполнениях Spacy и Elite. Цилиндр, поршень и кольца образуют зону, в которой сжимается топливовоздушная смесь и воспринимается давление газов после воспламенения. От состояния этих деталей зависят компрессия, уверенный запуск, расход масла, отсутствие постороннего шума и способность двигателя развивать тягу под нагрузкой.

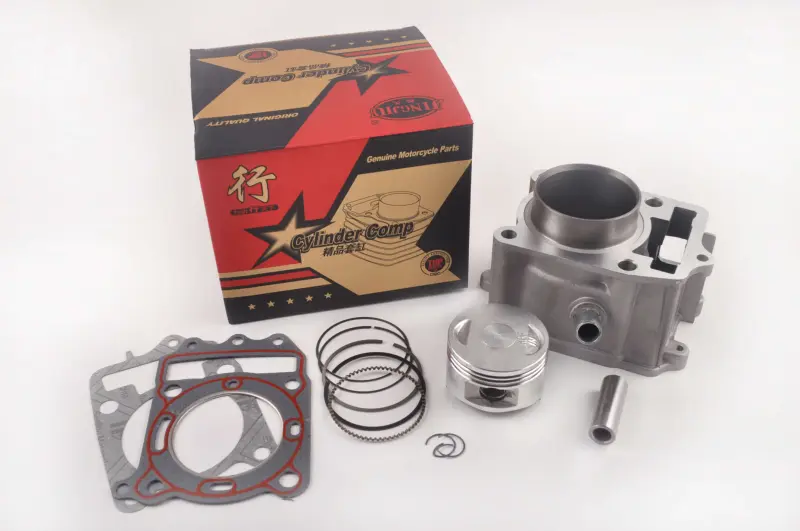

В комплект входят цилиндр, поршень, набор поршневых колец, поршневой палец, два стопорных кольца и прокладки цилиндра и головки. Такой состав позволяет заменить основные сопряженные детали одновременно, не собирая их по отдельности. Поршень соединяется с шатуном пальцем и фиксируется стопорными кольцами, кольца уплотняют зазор между поршнем и стенкой цилиндра, а прокладки герметизируют разобранные соединения после сборки.

Когда требуется замена ЦПГ

Проверка цилиндра и поршня актуальна при снижении или неравномерности компрессии, затрудненном запуске, повышенном расходе масла, дымности, стуке либо заметной потере тяги. Причиной могут быть изношенные кольца, повреждение поршня, задиры или износ внутренней поверхности цилиндра. Похожие симптомы вызывают и неисправности головки, клапанного механизма, системы охлаждения или питания, поэтому перед ремонтом полезно выполнить диагностику и оценить состояние снятых деталей.

Что проверить при подборе

• Модель двигателя и модификацию скутера: комплект рассчитан на Honda CH150 Spacy/Elite; одного совпадения рабочего объема недостаточно для выбора.
• Размеры сопряжений: сравните диаметр цилиндра и поршня, размер поршневого пальца и посадку пальца в верхней головке шатуна.
• Конструкцию цилиндра: должны совпасть крепежные отверстия, высота и форма корпуса, канал цепи газораспределительного механизма, место направляющей и патрубок системы охлаждения.
• Прокладки: сопоставьте их контуры, отверстия под шпильки и проходы каналов с двигателем и снятыми деталями.
• Состояние смежных частей: перед сборкой осмотрите головку цилиндра, шатун, направляющую цепи, крепежные поверхности и элементы охлаждения.

Практические свойства комплекта

• Цилиндр, поршень и кольца поставляются одним набором, что упрощает комплексный ремонт изношенной цилиндро-поршневой группы.
• Палец, стопорные кольца и прокладки включены в набор, поэтому основные детали для штатной сборки находятся в одном комплекте.
• Новые уплотнительные прокладки позволяют собирать разобранные соединения без повторного использования старых, уже обжатых прокладок.

Рекомендации по установке

Монтаж выполняют на чистом двигателе после удаления остатков прежних прокладок с привалочных поверхностей. Загрязнения и фрагменты прокладочного материала не должны попадать в картер. Перед сборкой цилиндр, поршень и кольца смазывают свежим моторным маслом. Кольца устанавливают в соответствующие канавки правильной стороной и разводят их замки согласно руководству по ремонту Honda CH150.

Поршень ориентируют относительно впускной стороны двигателя, палец фиксируют новыми стопорными кольцами. Концы колец не располагают напротив выемки для их снятия. При надевании цилиндра кольца последовательно сжимают и не проталкивают корпус с усилием: перекошенное кольцо легко повредить. После сборки восстанавливают соединение системы охлаждения, устанавливают направляющую цепи и головку цилиндра, а крепеж затягивают в предусмотренной последовательности и с моментами из сервисной документации для конкретной модификации.

До первого запуска следует проверить фазы газораспределения, свободное проворачивание коленчатого вала, уровень моторного масла, герметичность соединений и заполнение системы охлаждения. Точный подбор по размерам и конструкции особенно важен для старых скутеров, где двигатель мог ранее ремонтироваться или получить детали другой модификации.
