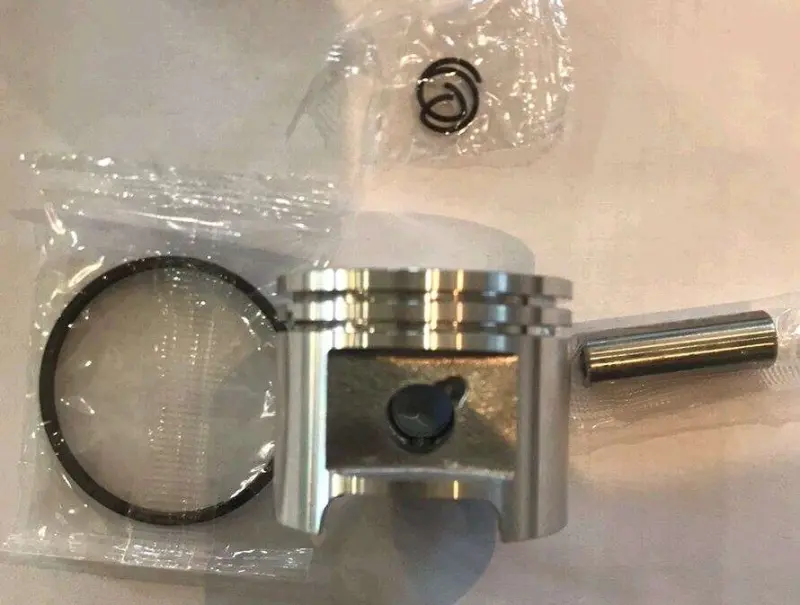

Поршень Woodman для бензопилы St MS 290, Ø46 мм, палец Ø10 мм

Поршень Woodman для бензопилы St MS 290

Поршень диаметром 46 мм предназначен для ремонта цилиндро-поршневой группы бензопилы St MS 290. Деталь перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и через поршневой палец передает усилие на шатун. От состояния этой пары зависят компрессия, уверенный запуск двигателя и сохранение тяги под нагрузкой.

Посадка рассчитана под поршневой палец диаметром 10 мм. Эти два параметра — диаметр поршня 46 мм и диаметр пальца 10 мм — являются основными ориентирами при подборе. Модель пилы также необходимо учитывать: одинаковый диаметр сам по себе не подтверждает совпадение высоты, расположения пальца, формы юбки и конфигурации канавок.

Когда требуется замена поршня

Проверка цилиндро-поршневой группы нужна при снижении компрессии, затрудненном запуске, потере мощности или постороннем механическом шуме. Причиной ремонта могут стать задиры на юбке, повреждение днища, износ канавок под кольца либо последствия работы с поврежденным цилиндром. Поршень с такими дефектами не обеспечивает нормального уплотнения в цилиндре и может ускорить износ сопряженных деталей.

Перед заказом следует определить причину неисправности, а не ограничиваться заменой одной детали. Стенки цилиндра проверяют на глубокие риски и повреждение поверхности, поршневой палец — на износ, а кольца и их канавки — на свободное движение и соответствие размерам. Если цилиндр имеет выраженные повреждения, установка нового поршня без восстановления остальной части группы не решит исходную проблему.

Как проверить совместимость

• Модель: поршень предназначен для бензопилы St MS 290.
• Диаметр поршня: 46 мм; он должен соответствовать цилиндру установленной версии двигателя.
• Диаметр пальца: 10 мм; параметр сверяют с шатуном и ранее установленным пальцем.
• Геометрия: перед установкой сравнивают общую высоту, положение отверстия под палец, форму юбки и размещение канавок с демонтированным поршнем.
• Сопряженные детали: отдельно контролируют состояние цилиндра, колец, пальца, стопорных колец и подшипника верхней головки шатуна.

Обозначение p-10 в названии этой позиции соответствует диаметру поршневого пальца 10 мм. Оно не заменяет проверку остальных посадочных параметров. Для пилы с измененной цилиндро-поршневой группой, ранее выполненным ремонтом или установленными деталями другой версии подбор проводят по фактическим размерам разобранного двигателя.

Установка и подготовка к работе

Монтаж выполняют на чистом двигателе, исключая попадание абразива и нагара в картер. Перед сборкой очищают посадочные поверхности, проверяют целостность канавок и сопоставляют направление установки поршня с конструкцией снятой детали. Кольца должны располагаться относительно фиксирующих штифтов в канавках, а стопорные кольца пальца — полностью садиться в свои посадочные места.

Зазоры, направление поршня и порядок затяжки крепежа выдерживают согласно ремонтным данным для конкретной версии St MS 290. После сборки механизм проворачивают вручную: движение должно оставаться плавным, без закусывания и ударов. Затем проверяют герметичность соединений и правильность настройки двигателя. Такая последовательность помогает обнаружить ошибку монтажа до запуска пилы.

Фактическую комплектацию позиции следует уточнить перед заказом: для ремонта могут дополнительно понадобиться поршневые кольца, палец, стопорные кольца, подшипник и уплотнения. Поршень Woodman Ø46 мм с посадкой под палец Ø10 мм выбирают для St MS 290 после проверки цилиндра и полного совпадения геометрии с установленной деталью.
