Поршневой комплект WOODMAN для бензопилы Stihl MS 070, Ø58 мм

Поршневой комплект WOODMAN для Stihl MS 070

Комплект предназначен для ремонта цилиндро-поршневой группы бензопилы Stihl MS 070 с цилиндром диаметром 58 мм. Поршень воспринимает давление газов в цилиндре и через палец передает усилие на шатун, а установленные в канавках кольца уплотняют зазор между поршнем и стенкой цилиндра. От состояния этих деталей зависят компрессия, уверенный запуск двигателя и стабильная работа пилы под нагрузкой.

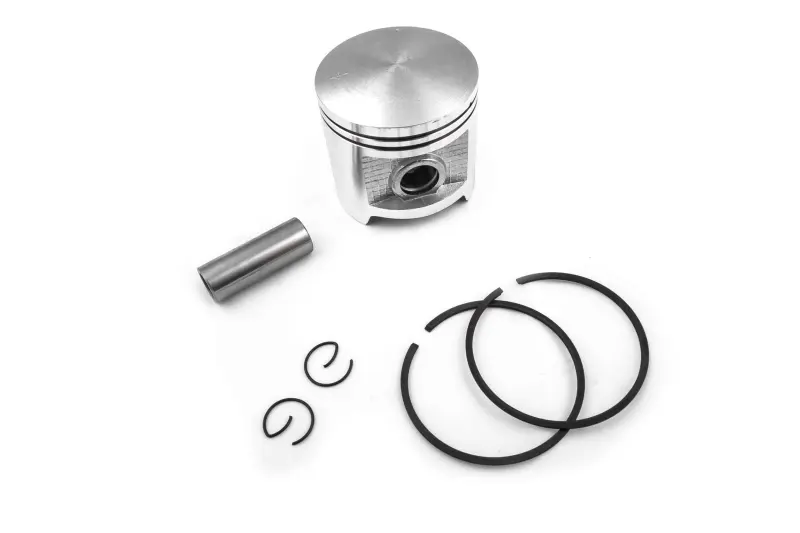

В комплект входят поршень с двумя кольцевыми канавками, два поршневых кольца, палец и два стопорных кольца. Такой набор содержит основные детали, которые непосредственно устанавливаются вместе с поршнем. Цилиндр, игольчатый подшипник пальца, прокладки и крепеж к этому поршневому комплекту не относятся, поэтому их состояние и наличие следует проверить отдельно до начала разборки двигателя.

Когда требуется замена поршня

Поводом для диагностики цилиндро-поршневой группы могут быть снижение компрессии, затрудненный запуск, потеря тяги или посторонний механический шум. После снятия цилиндра оценивают днище и юбку поршня, канавки колец, сами кольца, палец и внутреннюю поверхность цилиндра. Задиры, трещины, прогар, деформированные канавки либо чрезмерный износ нельзя устранять установкой новых колец на поврежденный поршень. Если дефекты затронули цилиндр, его также проверяют на пригодность к дальнейшей работе: новый поршень не исправит поврежденную или неподходящую по размеру поверхность цилиндра.

Что проверить при подборе

• Модель бензопилы: комплект рассчитан на Stihl MS 070; сходство поршней от других моделей не подтверждает их взаимозаменяемость.
• Диаметр: номинальный размер поршня — 58 мм. Его необходимо сопоставить с цилиндром и снятой деталью.
• Конструкция: сравните форму днища и юбки, высоту поршня, расположение окна и канавок, количество колец, диаметр и положение отверстия под палец.
• Состояние сопряженных деталей: до сборки осмотрите цилиндр, шатун, подшипник пальца и посадочные места стопорных колец.

Ориентироваться только на наружный диаметр недостаточно. Положение пальца, конфигурация юбки и колец определяют движение поршня относительно окон цилиндра и геометрию камеры сгорания. Надежнее всего проводить сравнение рядом со старым поршнем и учитывать точное обозначение модели пилы. Если двигатель ранее ремонтировали или в него устанавливали другой цилиндр, фактический размер и конструкцию деталей проверяют особенно внимательно.

Рекомендации по установке

Перед монтажом детали очищают от консервационных загрязнений, а цилиндр и картер — от нагара, абразивных частиц и остатков поврежденных деталей. Кольца устанавливают в предназначенные для них канавки без перекоса и чрезмерного растяжения. Поршневой палец должен входить в посадочные отверстия корректно, а оба стопорных кольца — полностью размещаться в своих канавках. Попадание стопорного кольца внутрь двигателя или его неполная фиксация может привести к повреждению цилиндра и поршня.

При вводе поршня в цилиндр кольца аккуратно сжимают и не применяют ударную нагрузку. Направление установки поршня определяют по конструкции снятой детали и двигателя. После сборки коленчатый вал проворачивают вручную, проверяя свободный ход без закусывания и постороннего контакта. Поршневой комплект WOODMAN подходит для планового восстановления Stihl MS 070 и ремонта после износа поршня при условии исправного цилиндра, правильного подбора всех сопряженных деталей и квалифицированной сборки.
