Комплект поршня CH250 4T +0,25, Ø72,25 мм, палец 17 мм

Комплект поршня CH250 4T ремонтного размера +0,25

Комплект предназначен для ремонта цилиндро-поршневой группы четырехтактного двигателя CH250. Поршень диаметром 72,25 мм соответствует увеличению на 0,25 мм относительно номинального размера 72,00 мм, поэтому его выбирают для цилиндра, подготовленного под этот ремонтный размер. Диаметр поршневого пальца составляет 17 мм.

Назначение и работа детали

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и воспринимает давление газов после ее сгорания. Через поршневой палец усилие передается на шатун. Кольца уплотняют пространство между поршнем и стенкой цилиндра, помогают сохранять компрессию и регулируют количество масла на поверхности цилиндра. Состояние этих деталей влияет на запуск двигателя, стабильность его работы, расход масла и наличие постороннего шума в цилиндро-поршневой группе.

Ремонтный размер +0,25 применяют не как произвольную замену стандартного поршня, а после измерения цилиндра и соответствующей обработки его рабочей поверхности. Новый поршень должен работать с цилиндром требуемого диаметра и установленным изготовителем тепловым зазором. Установка в неизмеренный или изношенный цилиндр не устраняет овальность, конусность и повреждения стенок.

Основные параметры и состав

• Тип двигателя: четырехтактный.
• Обозначение двигателя: CH250.
• Размер поршня: Ø72,25 мм.
• Ремонтное увеличение: +0,25 мм относительно номинала 72,00 мм.
• Диаметр поршневого пальца: 17 мм.

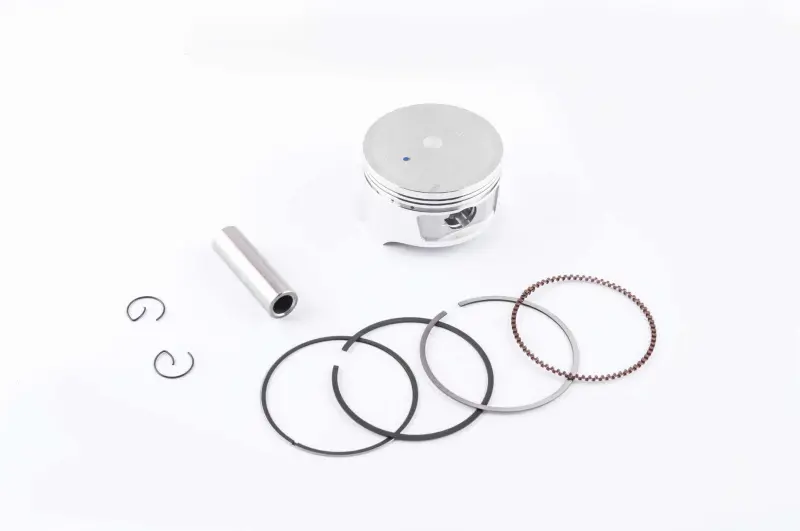

• Состав: поршень, комплект поршневых колец, поршневой палец и два стопорных кольца пальца.

Как проверить совместимость

Перед покупкой недостаточно ориентироваться только на рабочий объем техники или внешнее сходство поршня. Сначала уточняют обозначение двигателя CH250, затем измеряют цилиндр и определяют фактический ремонтный размер. Также необходимо сопоставить диаметр пальца 17 мм, форму днища, расположение и размеры клапанных выборок, общую высоту поршня, положение отверстия под палец и конфигурацию канавок для колец со снятой деталью. Эти параметры определяют положение поршня в цилиндре и его взаимодействие с головкой, клапанами и шатуном.

Если цилиндр сохранил стандартный диаметр 72,00 мм, вариант Ø72,25 мм без предусмотренной механической обработки не подходит. Если цилиндр уже ремонтировался, размер нельзя определять по предположению: его проверяют измерительным инструментом в нескольких поясах и направлениях. Такой подход позволяет выбрать поршень под реальное состояние цилиндра, а не только под название модели.

Подготовка к установке

Перед сборкой проверяют цилиндр на задиры, выработку, овальность и конусность, а поршневой палец — на соответствие втулке или верхней головке шатуна. Кольца устанавливают в предназначенные для них канавки, контролируя их положение, боковой зазор и зазор в замке по ремонтным данным двигателя. Замки колец разводят в требуемых направлениях, детали смазывают моторным маслом, а стопорные кольца полностью фиксируют в канавках бобышек поршня. Попадание стопорного кольца в картер при монтаже необходимо исключить.

Когда требуется замена

Основанием для ремонта могут быть задиры на юбке, повреждение днища, износ канавок, увеличенный зазор между поршнем и цилиндром, снижение компрессии, повышенный расход масла или стук в цилиндре. Причину износа следует устранить до сборки: новый комплект не компенсирует неправильный размер цилиндра, недостаточную смазку, перегрев или загрязнения внутри двигателя. После точных измерений и подготовки цилиндра комплект Ø72,25 мм позволяет собрать цилиндро-поршневую группу CH250 в ремонтном размере +0,25 с пальцем 17 мм.
