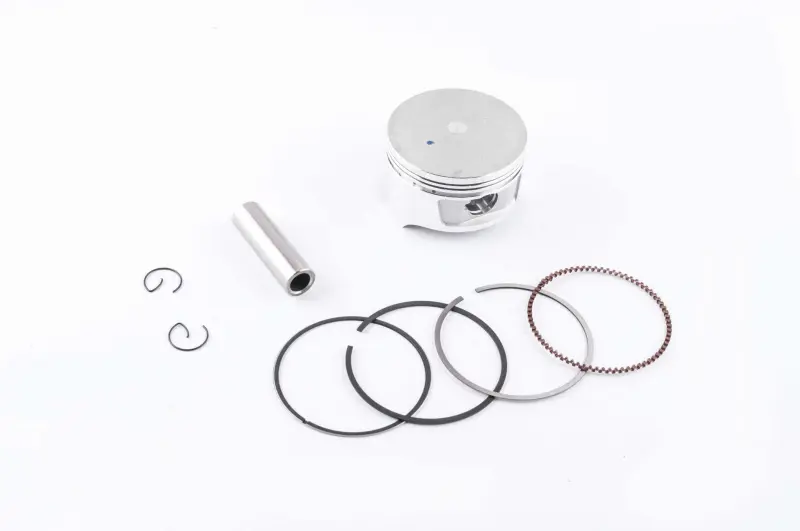

Поршневой комплект 4T CH250 STD Ø72 мм, палец Ø17 мм

Поршневой комплект для 4-тактного двигателя CH250

Комплект предназначен для ремонта цилиндро-поршневой группы двигателя CH250 стандартного размера. Поршень имеет диаметр 72,00 мм и рассчитан на поршневой палец диаметром 17 мм. Обозначение STD указывает на номинальный размер: такой вариант выбирают для цилиндра, который сохранил штатную геометрию и не был расточен под ремонтный поршень увеличенного диаметра.

Поршень воспринимает давление газов в цилиндре и через палец передает усилие шатуну. Установленные в его канавках кольца участвуют в герметизации камеры сгорания, отводе тепла к стенкам цилиндра и регулировании количества масла на поверхности цилиндра. Поэтому результат ремонта зависит не только от совпадения номинального диаметра, но и от состояния цилиндра, правильного зазора, свободного перемещения колец в канавках и соблюдения направления их установки.

Состав и назначение деталей

• Поршень Ø72,00 мм — основной компонент цилиндро-поршневой группы для стандартного цилиндра CH250.
• Поршневые кольца — формируют уплотнение между поршнем и стенкой цилиндра и участвуют в контроле масла.
• Палец Ø17 мм — соединяет поршень с верхней головкой шатуна.
• Два стопорных кольца — фиксируют палец в поршне и ограничивают его осевое перемещение.

Комплектный формат удобен при разборке двигателя: сопряженные детали подбираются под один типоразмер, поэтому не требуется отдельно искать кольца и палец заявленного диаметра. При этом цилиндр, шатун и другие компоненты двигателя в состав позиции не входят.

Когда требуется замена

Проверка поршневой группы нужна при снижении компрессии, затрудненном запуске, повышенном расходе масла, дымности, постороннем стуке либо после перегрева двигателя. Основанием для замены также служат задиры на юбке, повреждение днища, износ канавок, дефекты колец или повышенный зазор между поршнем и цилиндром. Эти признаки следует оценивать после разборки вместе с фактическими замерами: похожие симптомы могут быть связаны с цилиндром, клапанным механизмом или другими деталями двигателя.

Как правильно подобрать

Перед заказом необходимо подтвердить тип двигателя CH250, четырехтактное исполнение, диаметр поршня 72,00 мм и диаметр пальца 17 мм. Обозначения модели техники недостаточно: на максискутерах одного семейства могли применяться разные модификации двигателя и ранее установленные ремонтные детали. Надежнее сопоставить размеры со снятым поршнем и результатами измерения цилиндра.

Особое внимание уделяют обозначению STD. Если цилиндр растачивался, стандартный поршень использовать нельзя только на основании номинала модели — требуется деталь соответствующего ремонтного размера. Если история ремонта неизвестна, цилиндр измеряют в нескольких поясах и направлениях, проверяя диаметр, овальность и конусность. Допустимые монтажные зазоры и пределы износа берут из ремонтной документации конкретного двигателя.

Рекомендации по установке

Монтаж выполняют после очистки цилиндра и проверки его рабочей поверхности. До окончательной сборки контролируют зазор колец в замке, посадку колец в канавках, состояние верхней головки шатуна и соответствие пальца. Кольца устанавливают по назначению и ориентации, предусмотренной их исполнением; замки распределяют согласно инструкции по ремонту двигателя. Стопорные кольца должны полностью войти в посадочные канавки.

Поршень ориентируют относительно двигателя по конструктивным признакам и требованиям сервисной документации. При сборке трущиеся поверхности смазывают моторным маслом, а крепеж затягивают с установленным производителем моментом. После запуска контролируют отсутствие посторонних звуков, утечек и признаков перегрева. Точные измерения перед монтажом помогают получить правильную посадку и избежать повторной разборки двигателя.
