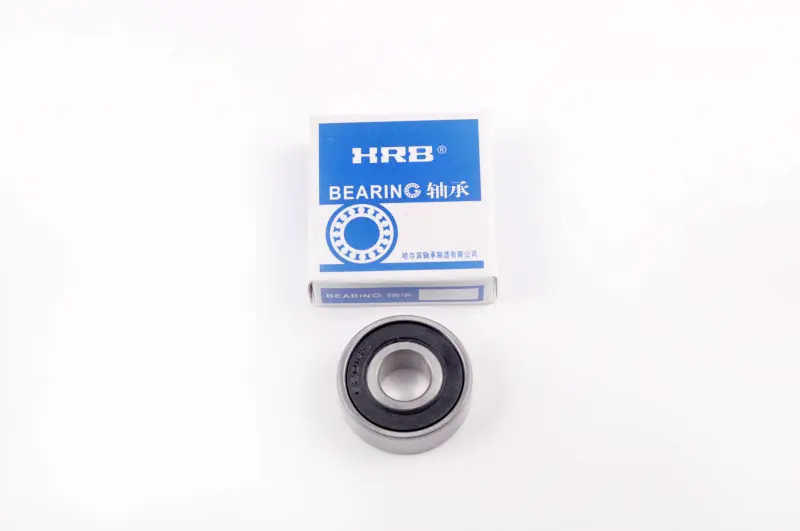

Подшипник 6201-2RS 12×32×10 HRB для редуктора и переднего колеса скутера

Подшипник HRB 6201-2RS для редуктора и переднего колеса

Однорядный радиальный шариковый подшипник 6201-2RS размером 12×32×10 мм предназначен для поддержки вращающихся деталей скутера. Эта позиция применяется в переднем колесе QT50, а также в редукторах ряда скутеров Honda, Suzuki и моделей с двигателем GY6 50. Подшипник воспринимает нагрузку между валом и посадочным местом, снижает трение и обеспечивает свободное, равномерное вращение детали.

Конструкция глубокого желоба подходит прежде всего для радиальных нагрузок и способна воспринимать осевую нагрузку в обоих направлениях. С обеих сторон подшипник закрыт контактными резиновыми уплотнениями: именно это обозначает суффикс 2RS. Уплотнения удерживают заложенную смазку внутри и ограничивают попадание пыли и загрязнений к дорожкам качения. Закрытое исполнение удобно для колесных и редукторных посадок, где деталь работает рядом с дорожной пылью либо внутри корпуса механизма.

Основные параметры

• Тип: однорядный радиальный шариковый подшипник с глубоким желобом.
• Обозначение: 6201-2RS.
• Внутренний диаметр: 12 мм — размер отверстия под вал или ось.
• Наружный диаметр: 32 мм — размер для посадки в корпус или ступицу.
• Ширина: 10 мм.
• Закрытие: резиновые контактные уплотнения с двух сторон.
• Бренд: HRB.
• Заявленное применение: переднее колесо QT50; редукторы Honda, Suzuki и GY6 50 при совпадении размеров и конструкции посадки.

Как правильно подобрать подшипник

Обозначение модели само по себе не заменяет проверку посадки конкретного скутера. Перед заказом нужно сопоставить три размера: диаметр вала или оси должен соответствовать отверстию 12 мм, диаметр гнезда — наружному диаметру 32 мм, а доступная ширина — 10 мм. Одновременно проверяют назначение детали, расположение дистанционных втулок, стопорных колец и других фиксирующих компонентов. У разных модификаций техники одной марки параметры колес и редукторов могут различаться, поэтому решающими критериями остаются размеры и схема сборки.

Если старый подшипник уже снят, его измеряют штангенциркулем по внутреннему и наружному диаметрам и ширине. Посадочные поверхности также осматривают на выработку, задиры и следы проворачивания кольца. Новый подшипник правильного размера не устранит люфт, вызванный изношенным валом, разбитым гнездом или поврежденной втулкой. При ремонте колесной опоры дополнительно проверяют ось, дистанционные детали и соседний подшипник, если конструкция ступицы предусматривает пару.

Установка и проверка после ремонта

Перед монтажом посадочное место очищают от загрязнений и остатков старой смазки, после чего проверяют его геометрию. Усилие при запрессовке прикладывают к тому кольцу, которое входит с натягом: при установке в корпус воздействуют на наружное кольцо, а при посадке на вал — на внутреннее. Нагрузку нельзя передавать через шарики, поскольку удар или перекос способен повредить дорожки качения еще до начала эксплуатации. Подшипник устанавливают ровно, без прямых ударов по уплотнениям.

После сборки колесо или вал должны вращаться плавно, без заедания, ощутимого люфта и постороннего шума. Поводом для проверки подшипника служат гул, хруст, биение, люфт либо неровное вращение. Если обнаружен один из этих признаков, состояние опоры оценивают вместе с сопряженными деталями. Подшипник 6201-2RS HRB подходит для ремонта только тогда, когда подтверждены размер 12×32×10 мм, закрытое исполнение и назначение конкретного посадочного места.
