Механический контактный прерыватель SPARK для МТ Днепр

Контактный прерыватель SPARK для мотоцикла МТ Днепр

Механический контактный прерыватель предназначен для системы зажигания четырехтактных мотоциклов семейства МТ Днепр с двигателем объемом 650 см³. Деталь управляет моментом формирования искры: кулачковый механизм размыкает контакты, ток в первичной обмотке катушки прерывается, после чего создается высоковольтный импульс для свечей. От исправности и правильной настройки прерывателя зависят запуск двигателя, устойчивость холостого хода и работа мотора при изменении оборотов.

Конструкция и назначение

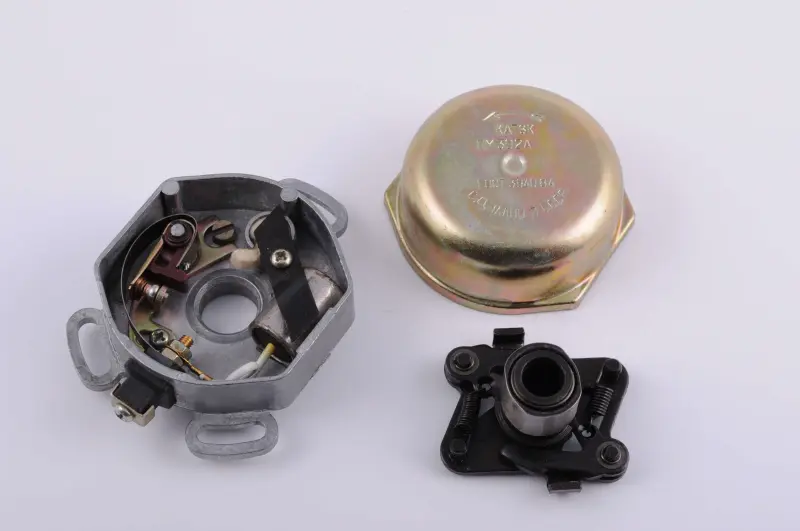

Устройство выполнено в металлическом корпусе с крепежными проушинами и съемной защитной крышкой. Внутри корпуса размещены контактная группа, подвижный рычаг, регулировочные и крепежные детали, проводной вывод и центральное посадочное отверстие. Отдельная центробежная часть имеет кулачок, грузики и возвратные пружины. При увеличении частоты вращения грузики изменяют положение кулачка, благодаря чему момент искрообразования корректируется в соответствии с режимом работы двигателя.

Такой прерыватель подходит для ремонта мотоцикла с сохраненной контактной системой зажигания. Его устанавливают при износе контактов и механизма привода, повреждении корпуса или креплений, нарушении работы центробежного регулятора, нестабильном размыкании контактов либо невозможности нормально настроить старую деталь. Замена всего устройства позволяет восстановить штатную схему без перехода на электронное зажигание.

Что проверить при подборе

• Модель мотоцикла: товар рассчитан на МТ Днепр; для другой отечественной мототехники совместимость нужно определять по установленному типу прерывателя.
• Конфигурацию зажигания: деталь предназначена именно для механической контактной системы, а не для бесконтактного комплекта с датчиком и коммутатором.
• Посадку корпуса: сравните форму основания, расположение крепежных проушин, центральное отверстие и допустимый диапазон поворота корпуса со снятым прерывателем.
• Соединение с приводом: должны совпадать конструкция поводка, положение кулачка и способ соединения с приводом от распределительного вала.
• Подключение: проверьте расположение низковольтного вывода и трассу штатного провода, чтобы после монтажа он не касался движущихся деталей.

Установка и регулировка

Перед монтажом очистите посадочную поверхность и осмотрите привод со стороны двигателя. Корпус устанавливают без перекоса, оставляя возможность повернуть его при выставлении момента зажигания. Центробежный механизм должен перемещаться свободно, а грузики — возвращаться пружинами в исходное положение без заеданий. Провод располагают так, чтобы его изоляция не пережималась крышкой и крепежом.

После установки обязательно регулируют максимальный зазор между контактами и момент их начала размыкания. В руководствах для прерывателей ПМ302А на мотоциклах Днепр указан контактный зазор 0,4–0,6 мм, однако настройку конкретного мотоцикла следует выполнять по инструкции к его модификации. Зазор измеряют щупом при положении кулачка, соответствующем наибольшему разведению контактов. Затем выставляют момент зажигания по меткам двигателя и надежно фиксируют корпус.

Практическое обслуживание

Контактный механизм требует периодического осмотра. Загрязнение, окисление или подгорание рабочих поверхностей меняют момент размыкания и ухудшают искрообразование. При обслуживании проверяют чистоту контактов, затяжку крепежа, состояние пружин, свободу движения грузиков и отсутствие заметного люфта подвижных деталей. После очистки необходимо удалить абразивные частицы и повторно проконтролировать зазор.

SPARK для МТ Днепр выбирают для восстановления штатного контактного зажигания на 650-кубовом четырехтактном мотоцикле. До установки сопоставьте новый прерыватель со старым по корпусу, креплениям, приводу и выводу провода. Точный подбор и последующая регулировка позволяют согласовать работу контактов, центробежного механизма и катушки зажигания.
