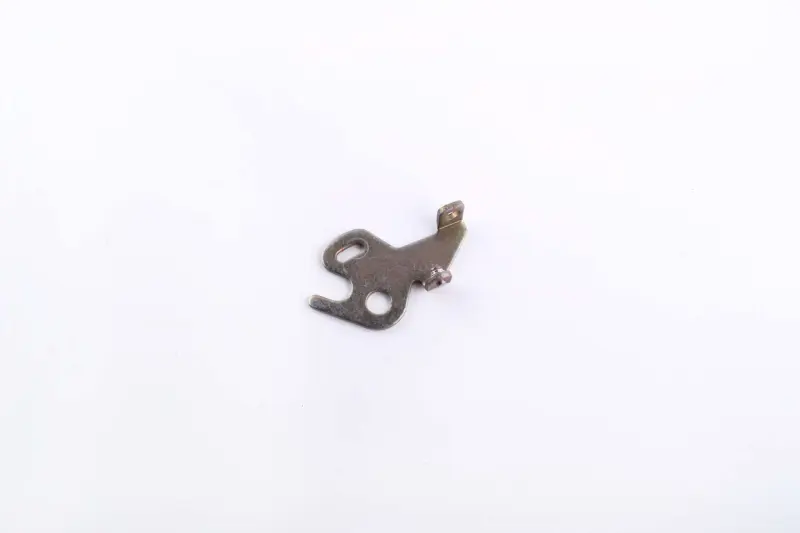

Пластина контактного прерывателя ИЖ Планета, отдельная

Пластина контактного прерывателя для ИЖ Планета

Отдельная пластина предназначена для ремонта контактного прерывателя системы зажигания мотоциклов семейства ИЖ Планета. Она подходит для ситуации, когда требуется заменить именно деталь прерывателя, сохранив пригодные компоненты установленного механизма. Это не прерыватель в сборе, поэтому перед заказом необходимо оценить состояние всей контактной группы и определить, достаточно ли локального ремонта.

В контактной системе зажигания кулачок, связанный с вращением коленчатого вала, в заданный момент воздействует на рычажок и размыкает контакты. Изменение тока в первичной обмотке катушки обеспечивает образование высокого напряжения для искрообразования. Положение деталей прерывателя непосредственно связано с моментом размыкания, поэтому правильная геометрия, надежная фиксация и последующая регулировка имеют практическое значение для запуска и устойчивой работы двигателя.

Что учитывать при подборе

Название ИЖ Планета определяет семейство применения, но не подтверждает взаимозаменяемость со всеми годами выпуска, модификациями мотоцикла и вариантами генератора. Перед покупкой сравните деталь со снятой пластиной и основанием установленного прерывателя. Совпасть должны общий контур, расположение круглого и фигурного отверстий, форма выреза, направление отогнутого участка и положение зоны контакта с другими компонентами механизма.

• Исполнение: отдельная фигурная пластина, а не полностью собранный контактный прерыватель.
• Назначение: ремонт контактного механизма зажигания ИЖ Планета с сохранением остальных исправных деталей.
• Критерии сравнения: конфигурация отверстий, профиль краев, взаимное положение выступов и ориентация пластины на штатном основании.
• Проверка смежных деталей: состояние контактов, оси рычажка, изоляционных деталей, пружины, крепежа и проводного соединения.

Установка и регулировка

Работу выполняют при выключенном зажигании. До разборки полезно зафиксировать расположение деталей, проводов и изолирующих шайб, чтобы при сборке сохранить штатную последовательность. Новая пластина должна устанавливаться без принудительного изгиба, заедания и перекоса. Если отверстия не совмещаются или профиль отличается от снятой детали, подгонка может нарушить положение контактов — в таком случае следует повторно проверить вариант прерывателя.

После монтажа недостаточно только затянуть крепление. Необходимо проверить свободное движение рычажка, замыкание и размыкание контактов, отсутствие касания токоведущих частей там, где предусмотрена изоляция, а также надежность соединения провода. Контактные поверхности должны оставаться чистыми: попадание масла или избытка смазки ухудшает искрообразование. Смазочный материал наносят только в предусмотренные для обслуживания точки и в минимально необходимом количестве.

Завершающий этап — настройка зазора контактов и момента зажигания по руководству для конкретной модификации ИЖ Планета. Параметры нельзя переносить с другого генератора или версии мотоцикла без проверки. После регулировки проверяют запуск двигателя и стабильность работы на разных оборотах. Такая последовательность позволяет использовать отдельную пластину по назначению и одновременно выявить износ других деталей прерывателя, который невозможно устранить одной заменой.

Когда целесообразна замена

Пластину выбирают при деформации, повреждении отверстий, нарушении фиксации или неудовлетворительном состоянии участка, взаимодействующего с остальными частями прерывателя. Если одновременно изношены контакты, ось, рычажок либо изоляционные компоненты, рациональнее заранее оценить необходимость ремонта всей контактной группы. Точное сравнение со снятой деталью помогает избежать несовпадения посадки и сохранить возможность корректной настройки зажигания после сборки.
