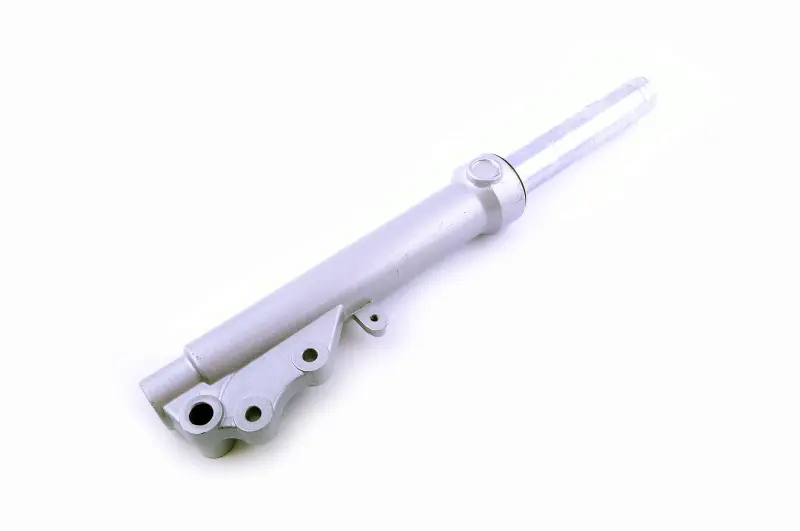

Правое перо передней вилки Zongshen Race

Правое перо передней вилки Zongshen Race

Деталь предназначена для ремонта передней подвески скутера Zongshen Race и устанавливается с правой стороны вилки. Она соединяет верхнюю часть вилки с зоной крепления переднего колеса, направляет ход подвески и участвует в удержании колеса в предусмотренном положении. Позиционное исполнение имеет значение: правое перо нельзя выбирать только по общему сходству с левым или с деталями других моделей.

Назначение и конструкция

Перо входит в состав телескопической передней вилки. Его верхняя трубчатая часть устанавливается в траверсу, а нижняя часть имеет посадочное место под ось колеса и сформированные крепежные приливы. Такая компоновка связывает колесо, вилку и навесные компоненты передней части скутера. Исправное перо должно перемещаться без заклинивания, сохранять правильное положение относительно второго пера и не иметь повреждений в местах фиксации.

Замена требуется после удара, деформации трубы, повреждения нижнего корпуса или посадки оси, а также при люфте, заедании хода и следах утечки в зоне уплотнений. Причину неисправности желательно определить до разборки: сходные проявления могут возникать из-за изношенных уплотнений, направляющих, подшипников рулевой колонки, оси или второго пера. Проверка связанных деталей помогает не оставлять в подвеске дефект, который повлияет на работу новой запчасти.

Что проверить при подборе

• Модель техники: исполнение рассчитано на Zongshen Race; для другой модели соответствие необходимо проверять отдельно.
• Сторону установки: это правое перо. Ориентироваться следует по штатному расположению детали на скутере.
• Посадку в траверсе: сравните диаметр трубчатой части, длину зоны зажима и способ верхней фиксации со снятой запчастью.
• Нижнюю часть: должны совпасть положение и диаметр отверстия под ось, форма корпуса, расстояния между крепежными точками и ориентация приливов.
• Геометрию вилки: сопоставьте общую длину, рабочий ход соединения, высоту установки в траверсе и взаимное положение правого и левого пера.

Название Race используется в карточках запчастей для нескольких близких вариантов техники, поэтому перед покупкой полезно учитывать год выпуска и фактическую модификацию скутера. Надежнее всего сравнивать снятую деталь и ее посадочные точки по совокупности признаков. Одного совпадения формы корпуса недостаточно, если различаются диаметр трубы, осевая посадка или расположение креплений.

Установка и контроль после ремонта

Монтаж выполняют на устойчиво зафиксированном скутере с разгруженным передним колесом. До сборки очищают посадочные поверхности траверсы и оси, проверяют резьбу и состояние крепежа. Правое и левое перья выставляют на одинаковой высоте без принудительного сведения или разведения. Ось должна входить в штатные посадки без ударной подгонки, а все соединения затягиваются с моментом, предусмотренным документацией конкретной модификации.

После сборки проверяют свободный ход вилки, отсутствие заеданий и люфта, правильное положение колеса, руля, крыла и установленных рядом компонентов. Затем контролируют работу передней части при медленном движении и повторно осматривают крепления. Если второе перо изношено, искривлено или заметно отличается по характеру хода, его состояние оценивают вместе с новой деталью: обе стороны вилки должны работать согласованно.
