Боковой резиновый патрубок воздушного фильтра ИЖ JING

Патрубок между воздушным фильтром и карбюратором ИЖ

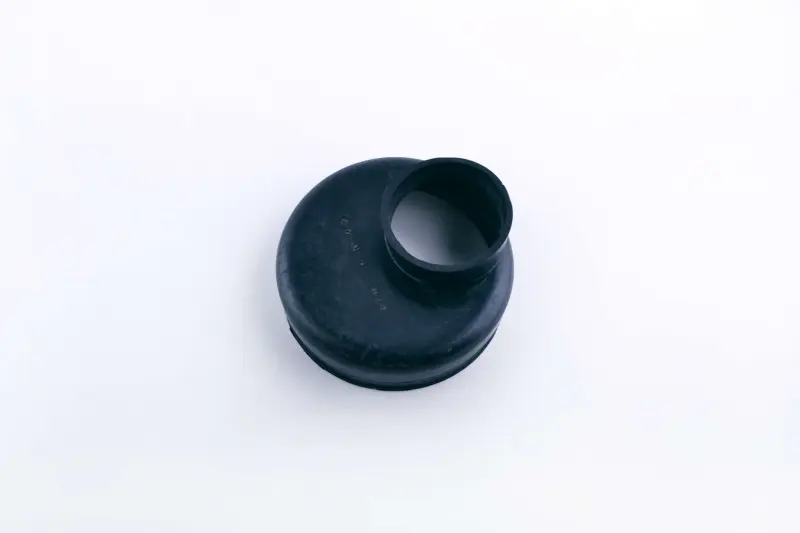

Боковой резиновый патрубок JING предназначен для соединения воздушного фильтра с карбюратором мотоцикла ИЖ. Через него очищенный воздух поступает к карбюратору для приготовления топливовоздушной смеси. Деталь имеет широкую округлую часть и смещенную цилиндрическую горловину, соответствующую боковой схеме подключения. Эластичное исполнение помогает посадить патрубок на сопрягаемые части впуска и сохранить плотность соединения при обычных вибрациях двигателя.

Исправность этого участка влияет не только на прохождение воздуха, но и на защиту впуска от пыли. Трещина, разрыв, затвердевшая резина или неплотная посадка после карбюратора либо фильтра могут открыть воздуху обходной путь. В результате в карбюратор попадает поток, который не прошел предусмотренную фильтрацию, а состав смеси может стать менее стабильным. Проверка патрубка особенно уместна при обслуживании воздушного фильтра, снятии карбюратора, восстановлении старого мотоцикла или поиске причины подсоса воздуха.

Что проверить при подборе

• Назначение: деталь устанавливается на участке карбюратор — воздушный фильтр, а не вместо впускного коллектора между карбюратором и цилиндром.
• Конфигурацию: требуется именно боковой вариант со смещенной горловиной. Прямой или угловой патрубок другой формы не следует считать взаимозаменяемым без проверки.
• Посадочные места: сравните диаметры обеих сторон, глубину посадки и форму кромок со снятой деталью. Точные размеры этой версии не заявлены, поэтому подбор только по общему названию мотоцикла недостаточен.
• Расположение деталей: после установки патрубок должен соединять фильтр и карбюратор без перекручивания, чрезмерного растяжения и залома воздушного канала.
• Исполнение: товар относится к резиновым патрубкам JING для мотоциклов ИЖ. Конкретную модель и конфигурацию впуска необходимо сопоставить с установленной системой.

Замена и установка

Перед монтажом очистите сопрягаемые поверхности фильтра и карбюратора от пыли, масла и остатков старой резины. Осмотрите края штуцеров: загрязнение или поврежденная кромка мешают равномерной посадке. Новый патрубок надевают на предусмотренные места без применения острых инструментов, способных надрезать его край. Крепления затягивают настолько, чтобы соединение удерживалось плотно, но резина не выдавливалась и не деформировалась под крепежом.

После сборки проверьте весь контур по окружности. Горловина не должна быть посажена набок, а широкая часть — касаться соседних деталей так, чтобы при работе двигателя возникало перетирание. Также убедитесь, что естественное движение двигателя на креплениях не растягивает патрубок. Если для совмещения приходится прикладывать постоянное усилие, следует повторно проверить форму детали и взаимное положение карбюратора с корпусом фильтра.

Когда патрубок требует внимания

Поводом для осмотра служат поверхностные трещины, потеря эластичности, разлохмаченные кромки, следы перетирания и ослабленная посадка. Подозрение на подсос воздуха после разборки впуска также требует проверки соединения. Замена изношенной детали восстанавливает предусмотренный канал подачи очищенного воздуха, однако при нестабильной работе двигателя одновременно нужно оценить состояние фильтра, креплений и настроек карбюратора.

Этот боковой патрубок выбирают для ремонта впуска мотоцикла ИЖ, когда форма и посадочные параметры совпадают с демонтированной деталью. Сопоставление старого патрубка перед заказом и контроль плотности после монтажа помогают получить корректное соединение без заломов и обхода воздушного фильтра.
