Панель приборов в сборе Zongshen STHORM mod. 2

Панель приборов в сборе Zongshen STHORM mod. 2

Приборная панель предназначена для Zongshen STHORM в исполнении mod. 2 и объединяет основные средства контроля движения в одном корпусе. Она подходит для замены штатной панели при повреждении корпуса или прозрачной части, неисправности спидометра, одометра, указателя топлива либо контрольной индикации. Модельное обозначение mod. 2 имеет принципиальное значение: для семейства STHORM также встречаются панели других исполнений, отличающиеся формой, расположением приборов и подключением.

Устройство и отображаемые данные

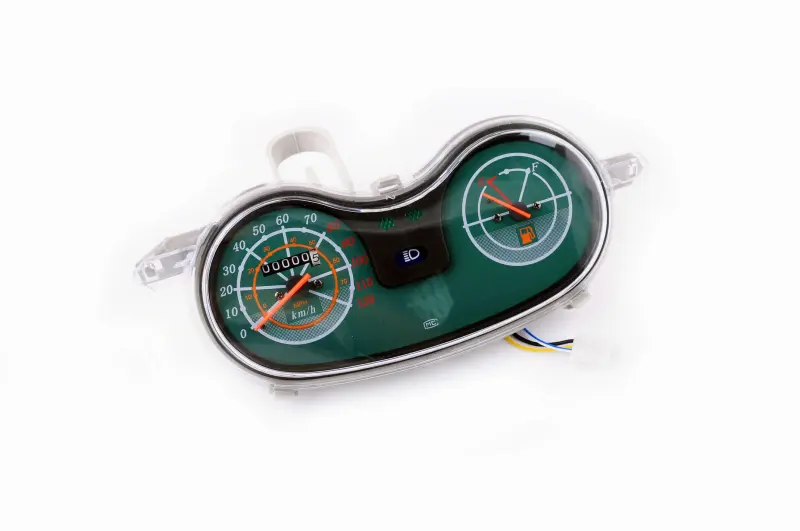

Панель выполнена в вытянутом корпусе с общей прозрачной лицевой частью. Слева расположен аналоговый спидометр с основной шкалой до 70 км/ч и механическим счетчиком общего пробега. Справа находится стрелочный указатель уровня топлива с обозначениями E и F. Между приборами предусмотрена зона контрольных индикаторов. Такое расположение позволяет одновременно контролировать скорость, накопленный пробег, остаток топлива и основные сигналы мопеда, не устанавливая отдельные приборы.

Зеленый фон, контрастная разметка и оранжевые стрелки разделяют показания двух шкал. Корпус имеет фигурный контур и боковые монтажные выступы, поэтому при подборе важна не только принадлежность к Zongshen STHORM, но и точное совпадение геометрии с посадочным местом. Из корпуса выведены провода для подключения индикации и указателя топлива. Ответная часть проводки, назначение контактов и способ соединения со спидометром должны соответствовать штатной конфигурации конкретного мопеда.

Что проверить перед выбором

• Исполнение панели. Для этой позиции требуется конфигурация mod. 2. Варианты mod. 3 и MY-140 следует считать отдельными версиями, пока не подтверждено полное совпадение креплений и подключений.
• Форма корпуса. Сравните общий контур, расположение боковых выступов и посадку прозрачной части со снятой панелью.
• Крепления. Количество, положение и направление монтажных точек должны совпадать с основанием на мопеде. Несовпадающие выступы нельзя притягивать с усилием.
• Подключение. До монтажа сопоставьте разъемы, количество контактов, разводку проводов и назначение индикаторов по штатной схеме техники.
• Привод спидометра. Проверьте тип соединения, посадочный размер и расположение входа привода. Совпадение внешнего корпуса само по себе не подтверждает совместимость привода.
• Указатель топлива. Панель должна работать с установленным на мопеде датчиком уровня топлива и его штатным подключением.

Замена и установка

Перед снятием старой панели сохраните расположение проводов и точек крепления, чтобы не перепутать соединения при сборке. Монтаж выполняют без напряжения на корпус и прозрачную часть: панель должна свободно занять штатное место, а крепеж — совместиться без подгибания выступов. Провода укладывают так, чтобы они не натягивались при повороте руля, не касались острых кромок и не зажимались облицовкой. Если спидометр использует механический привод, после подключения необходимо убедиться, что трос проложен без резких перегибов и надежно зафиксирован.

После установки последовательно проверяют движение стрелки спидометра, работу счетчика пробега, реакцию указателя топлива и каждый подключенный контрольный индикатор. Также стоит проверить подсветку и отсутствие дребезга корпуса на креплениях. Если отдельная функция не работает, сначала сверяют соответствующий контакт и соединение, а не заменяют панель повторно. Такой порядок помогает отличить неисправность самой комбинации приборов от проблемы в проводке, приводе спидометра или датчике топлива.

Эта панель подходит для ремонта Zongshen STHORM только при совпадении версии mod. 2 и всех присоединительных параметров. Для уверенного подбора используйте снятую деталь как образец: сопоставьте контур корпуса, шкалы, монтажные выступы, привод спидометра и подключение проводов. Точная проверка до установки особенно важна, поскольку панели одного семейства могут иметь похожее назначение, но различаться конструктивным исполнением.
