Панель приборов в сборе Zongshen RACE mod. 2 EVO

Панель приборов в сборе Zongshen RACE mod. 2 EVO

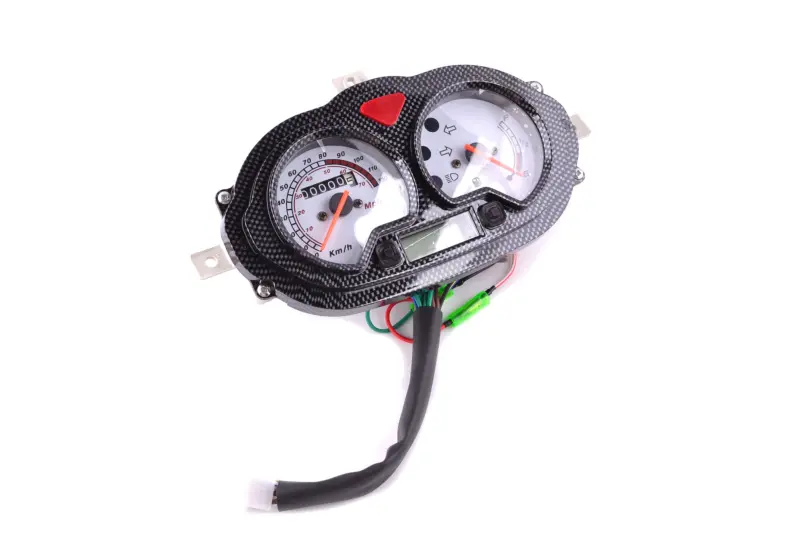

Приборный блок предназначен для установки на Zongshen RACE в исполнении mod. 2. Он объединяет в одном корпусе основные средства контроля движения: аналоговый спидометр со шкалой в километрах в час, счетчик пробега, стрелочный указатель уровня топлива и группу сигнальных обозначений. Такая компоновка позволяет заменить поврежденную панель целиком, сохранив привычное расположение шкал перед водителем.

Конструкция и назначение

Левая круглая шкала отведена под спидометр с диапазоном до 120 км/ч. Внутри шкалы расположено окно счетчика пробега. Справа находится отдельная зона со стрелочным указателем и контрольными пиктограммами, а в нижней центральной части предусмотрено прямоугольное информационное окно. Корпус выполнен в черном цвете, лицевая окантовка имеет фактуру под карбон. Красная треугольная вставка служит заметным элементом оформления панели.

Панель поставляется как единая собранная деталь с корпусом, шкалами, стрелками, прозрачной лицевой частью, крепежными ушками и выведенным жгутом проводов со штекерными соединителями. Покупателю не требуется отдельно подбирать циферблаты или корпусную рамку. При этом ответные разъемы, проводка самого скутера и внешние крепежные детали необходимо проверять непосредственно на технике.

Что учитывать при подборе

• Модель и исполнение: деталь рассчитана на Zongshen RACE mod. 2; панели для других вариантов RACE могут отличаться формой, расположением креплений и подключением.
• Контур корпуса: сравните геометрию лицевой части и посадку панели в облицовке руля со снятой деталью.
• Крепления: проверьте количество, положение и направление монтажных ушек. Они должны совпасть с посадочными точками без изгиба корпуса.
• Подключение: сопоставьте число штекеров, их форму, расположение контактов, цвета проводов и направление выхода жгута.
• Органы индикации: убедитесь, что расположение шкал, счетчика и контрольных обозначений соответствует штатной конфигурации скутера.

Обозначение mod. 2 является существенной частью подбора. Одного совпадения названия RACE недостаточно: даже внешне близкие приборные блоки других модификаций нельзя считать взаимозаменяемыми без проверки корпуса, креплений и разъемов. Перед заказом полезно положить старую панель лицевой и обратной стороной рядом с изображением новой детали и последовательно сопоставить каждый посадочный и соединительный элемент.

Когда требуется замена

Установка новой панели актуальна после механического повреждения корпуса или прозрачной лицевой части, нарушения работы спидометра, счетчика пробега, указателя топлива, подсветки либо контрольных индикаторов. Замена в сборе также удобна, когда повреждены сразу несколько частей старого блока или его крепежные точки и локальный ремонт не восстанавливает нормальную посадку в облицовке.

До монтажа следует осмотреть разъемы скутера и состояние проводки возле рулевой колонки. Контакты не должны быть деформированы, а жгут — натягиваться при повороте руля. Панель устанавливают на штатные точки без принудительного совмещения отверстий. Штекеры соединяют за их корпуса, не прикладывая усилие к проводам. После подключения проверяют движение стрелок, счетчик, подсветку и контрольные обозначения, а окончательную сборку облицовки выполняют после успешной проверки всех функций.

Эта приборная панель подходит для восстановления штатного места водителя на Zongshen RACE mod. 2 EVO. Точное сопоставление версии, формы корпуса, монтажных ушек и соединителей помогает избежать переделки облицовки и проводки и получить аккуратную установку детали на предусмотренное место.
