Панель приборов в сборе Zongshen Grand Prix

Панель приборов в сборе для Zongshen Grand Prix

Панель объединяет основные приборы и контрольные индикаторы скутера в одном корпусе. Она предназначена для Zongshen Grand Prix и используется для контроля скорости, оборотов двигателя, остатка топлива и пробега во время движения. Такая деталь нужна при повреждении штатной комбинации приборов, неисправности отдельных указателей, разбитом прозрачном экране, трещинах корпуса либо проблемах с контактами и подключением.

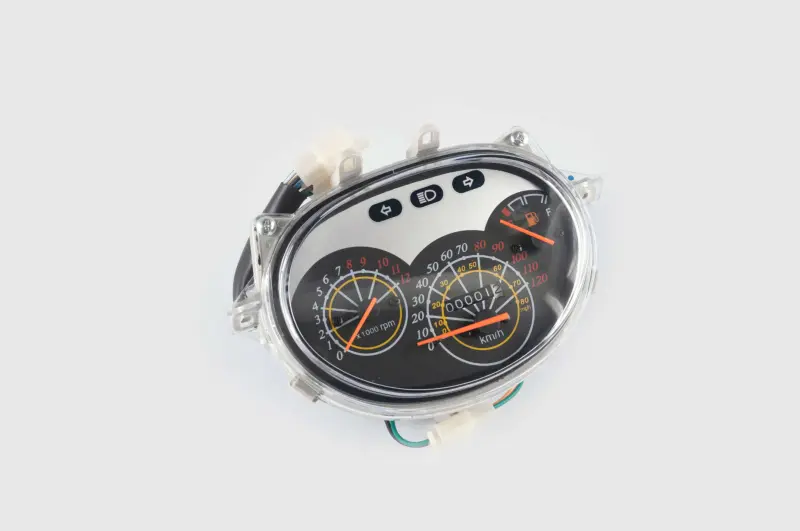

На лицевой стороне расположены аналоговый спидометр со шкалой в км/ч, тахометр со шкалой оборотов двигателя и указатель уровня топлива с обозначениями E и F. Механический счетчик пробега находится внутри шкалы спидометра. В верхней части предусмотрены отдельные контрольные индикаторы левого и правого поворота, а также дальнего света. Такое расположение позволяет считывать основные показатели без переключения режимов и дополнительных экранов.

Функции панели

• Спидометр показывает текущую скорость в привычных для эксплуатации единицах км/ч.
• Тахометр помогает отслеживать частоту вращения двигателя и оценивать режим его работы.
• Указатель топлива дает возможность контролировать запас горючего по отдельной стрелочной шкале.
• Счетчик пробега сохраняет информацию о пройденном расстоянии в механическом цифровом окне.
• Контрольные индикаторы сообщают о включении указателей поворота и дальнего света.

Как правильно подобрать панель

Название модели техники является первым, но не единственным критерием совместимости. Перед заказом сравните с демонтированной панелью форму корпуса и прозрачного экрана, расположение крепежных проушин, количество и конфигурацию разъемов, выводы проводов, способ подключения спидометра и общую компоновку шкал. У разных выпусков скутера или внешне похожих моделей могут отличаться крепления и проводка, поэтому совпадение только по очертаниям лицевой части недостаточно.

Карточки этой модели панели указывают совместимость с Zongshen Grand Prix и Viper Grand Prix, а также применение на китайских четырехтактных скутерах с двигателем 50 см³. Для Viper Grand Prix особенно важно проверить исполнение штатной детали по всем точкам подключения: модельное название не исключает различий между версиями техники. Не следует ориентироваться на универсальные приборные панели с похожими круглыми шкалами — посадочное место, разъемы и назначение контактов должны соответствовать штатной конфигурации.

Замена и проверка после установки

До монтажа осмотрите ответные части проводки на скутере, состояние штекеров и контактов, а также крепеж в зоне облицовки руля. Окисление, поврежденные провода или ослабленные соединения способны вызывать пропадание показаний и неправильную работу индикаторов даже при исправной панели. Деталь устанавливают без перекоса корпуса и чрезмерного усилия на крепления; провода необходимо уложить так, чтобы они не натягивались и не пережимались облицовкой.

После подключения последовательно проверяют подсветку, левый и правый указатели поворота, индикатор дальнего света, реакцию стрелки уровня топлива, спидометр, тахометр и счетчик пробега. Полная проверка помогает сразу обнаружить неподключенный штекер или плохой контакт. Панель в сборе подходит для восстановления штатного вида приборной зоны и одновременного возврата всех предусмотренных функций контроля, если ее корпус, крепления и подключения совпадают с установленной ранее деталью.
