Палец переднего вариатора GY6 125 4T, 24×15×51 мм

Палец переднего вариатора GY6 125 4T

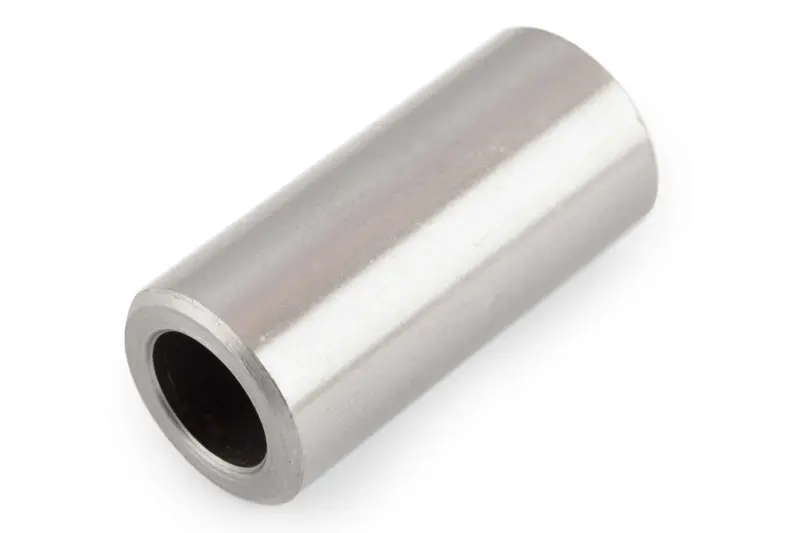

Цилиндрическая втулка размером 24×15×51 мм предназначена для переднего вариатора четырехтактного скутера с двигателем семейства GY6 125. Она устанавливается на вал внутри ведущего шкива и служит направляющей для подвижной щеки вариатора. При изменении оборотов щека перемещается вдоль наружной поверхности пальца, меняя расстояние между половинами шкива и положение приводного ремня. Поэтому соответствие геометрии этой детали конкретному вариатору непосредственно связано со свободой и равномерностью перемещения щеки.

Размеры и назначение

• Наружный диаметр — 24 мм. Этот параметр должен соответствовать центральному отверстию подвижной щеки, которая перемещается по пальцу.
• Внутренний диаметр — 15 мм. Его сверяют с посадкой детали на валу.
• Длина — 51 мм. Она определяет положение деталей переднего шкива относительно друг друга, поэтому заменять палец вариантом другой длины без предусмотренной производителем конфигурации нельзя.
• Применение — передний вариатор GY6 125 4T. Объем двигателя сам по себе не заменяет проверку размеров и исполнения установленного шкива.

В продаже встречаются внешне сходные пальцы вариатора, а различия между ними могут заключаться всего в нескольких миллиметрах длины или диаметра. Для правильного выбора необходимо проверить все три размера снятой детали: наружный диаметр, диаметр сквозного отверстия и полную длину. Измерять изношенный палец желательно на участках без выраженной выработки. Одновременно нужно сопоставить тип двигателя и конструкцию переднего вариатора. Совпадение только обозначения GY6 недостаточно, если размеры установленной втулки отличаются.

Когда требуется проверка пальца

Состояние этой детали оценивают при обслуживании переднего вариатора, появлении люфта подвижной щеки, затрудненном ходе или следах неравномерной выработки на сопрягаемых поверхностях. Палец работает вместе со щекой, роликами и ремнем, поэтому причину рывков либо нестабильного разгона нельзя определять по одной детали. При разборке проверяют весь комплект: свободу перемещения щеки по втулке, состояние ее посадочного отверстия, роликов и их дорожек, приводного ремня, неподвижной щеки и крепежа. Такой осмотр позволяет не оставить в вариаторе изношенную сопрягаемую деталь, которая может нарушить работу новой втулки.

Рекомендации по установке

Перед сборкой посадочные поверхности очищают от загрязнений и частиц износа. Палец должен устанавливаться без перекоса, а подвижная щека — перемещаться по нему свободно, без заеданий и чрезмерного бокового люфта. Порядок шайб, щек, ремня и остальных деталей сохраняют в соответствии с устройством конкретного вариатора. Крепеж затягивают способом и с усилием, указанными в сервисной документации скутера: случайное изменение порядка деталей или длины дистанционной части влияет на взаимное положение половин ведущего шкива.

Эта позиция подходит для ремонта переднего вариатора GY6 125 4T, когда штатной конфигурации требуется палец с наружным диаметром 24 мм, отверстием 15 мм и длиной 51 мм. Перед заказом сравните именно фактические размеры старой втулки и проверьте состояние сопряженной щеки. Точное совпадение посадки важнее внешнего сходства детали или общего указания объема двигателя.
