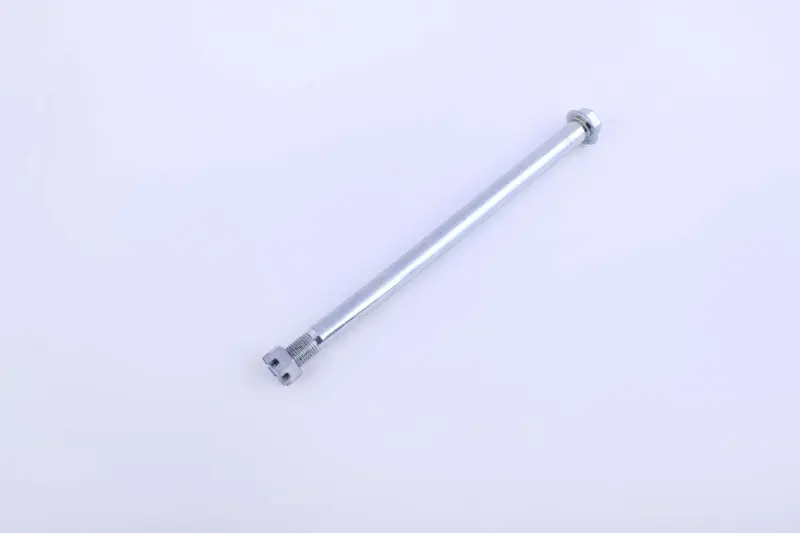

Ось вилки CG 125–150 EVO

Ось вилки CG 125–150 EVO

Ось вилки предназначена для переднего узла мотоциклов платформы CG с двигателями объёмом 125–150 см³. Деталь проходит через предусмотренные посадочные места и удерживает соединённые элементы в рабочем положении. Она используется при обслуживании и ремонте мотоцикла, когда установленная ось изношена, погнута, имеет повреждённую резьбу либо перестала обеспечивать плотную посадку.

Конструкция включает длинный гладкий рабочий участок, резьбовую часть и крепёжные окончания. Гладкая часть располагается в посадочных местах, а резьба служит для фиксации оси в узле. При правильном подборе деталь позволяет собрать соединение без лишнего люфта и перекоса, восстановив штатное крепление элементов переднего узла.

Когда требуется замена

Состояние оси стоит проверить при появлении люфта, во время разборки переднего узла или при плановом обслуживании ходовой части. Основанием для замены служат заметная выработка рабочей поверхности, деформация, повреждение крепёжных окончаний либо сорванная резьба. Оставлять такую ось в эксплуатации не следует: неплотная посадка может увеличивать люфт и ускорять износ сопряжённых посадочных мест.

Новая деталь особенно нужна после ремонта, при котором старую ось пришлось извлекать из изношенных или перекошенных посадок. Перед сборкой важно убедиться, что причиной люфта была не только сама ось. Одновременно осматривают втулки, посадочные места, крепёж и все элементы, соединяемые этой деталью. Такой подход помогает правильно оценить состояние узла и не устанавливать новую ось вместе с повреждёнными сопряжёнными деталями.

Как подобрать ось

Платформа CG 125–150 применяется на мотоциклах разных производителей и модификаций, поэтому одного указания серии и объёма двигателя недостаточно для окончательного выбора. Перед заказом сравните деталь со снятой осью. Необходимо сопоставить общую длину, диаметр гладкой рабочей части, расположение резьбы, конфигурацию крепёжных окончаний и место установки.

Особое внимание уделите посадочным параметрам и способу фиксации. Рабочая часть должна соответствовать отверстиям и втулкам переднего узла, а резьбовой участок — установленному на мотоцикле крепежу. Если конфигурация снятой оси отличается, устанавливать деталь без дополнительной проверки не стоит. Подбор по фактическим параметрам старой оси помогает избежать несовпадения с конкретной конструкцией подвески и крепления.

Установка

Ось поставляется как отдельная деталь. Перед установкой проверьте состояние штатных крепёжных элементов и сохраните их, если они используются в конструкции конкретного мотоцикла и пригодны для дальнейшей эксплуатации. Повреждённый крепёж необходимо учитывать отдельно при подготовке узла к сборке.

При монтаже ось должна свободно занять предусмотренное положение без принудительного забивания и перекоса. Если деталь не проходит через посадочные места обычным способом, следует остановить сборку и повторно проверить соответствие размеров, взаимное положение элементов и состояние отверстий. Усилие не должно компенсировать несовпадение деталей или деформацию узла.

После размещения оси крепёж затягивают в порядке, предусмотренном для конкретной модели мотоцикла. До завершения работ проверяют правильность положения соединённых элементов и отсутствие лишнего люфта. Корректная установка важна для плотной посадки и нормальной работы переднего узла после ремонта.

Характеристики

• тип детали: ось вилки;
• узел установки: передний узел мотоцикла;
• применение: мотоциклы платформы CG с двигателями 125–150 см³;
• конструкция: гладкая рабочая часть, резьбовой участок и крепёжные окончания;
• комплектация: отдельная ось;
• категория: оси ходовой части.

Ось вилки CG 125–150 EVO подходит для замены изношенной или повреждённой штатной детали при условии совпадения посадочных размеров и конфигурации крепления. Перед покупкой достаточно внимательно сопоставить её со снятой осью, а перед монтажом — проверить сопряжённые элементы переднего узла.
