Маслонасос электропилы mod:7192 Stern 405 YT AZT

Маслонасос электропилы mod:7192 Stern 405 YT AZT подает масло из бачка в систему смазки пильной гарнитуры. От этой подачи зависит смазывание цепи при движении по шине: недостаток масла увеличивает трение, нагрев и износ направляющих поверхностей. Насос заменяют при повреждении корпуса, нарушении работы привода или потере подачи, если проверка масляного тракта подтвердила неисправность самой детали.

Конструкция и работа

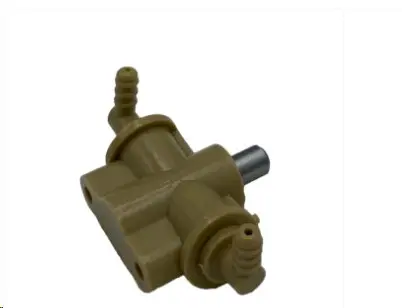

У насоса корпус с выступающими патрубками под шланги и выступающим приводным валом. Ребристая поверхность патрубков служит для посадки шлангов; при подборе нужно учитывать их расположение и направление. Вал связывает насос с приводом пилы. Совпадение этих участков со снятой деталью определяет, удастся ли установить насос без натяжения трубок и правильно соединить его с приводным механизмом.

Когда нужна замена

Повод проверить насос — сухая цепь при наличии масла в бачке, заметное уменьшение подачи или подтекание в районе корпуса и соединений. Такие признаки не всегда означают поломку насоса: масло может не проходить через засоренный канал, а поврежденный шланг способен нарушать подачу. Поэтому сначала отделяют неисправность насоса от проблем его соединений и масляного тракта. Трещины корпуса, поврежденные патрубки и изношенное соединение с приводом — основания для замены после осмотра.

Что сверить при подборе

Ориентируйтесь на обозначение пилы и конструкцию установленного насоса. Сопоставьте форму корпуса, крепежные точки, посадочные поверхности, положение патрубков и выступание вала. Отдельно проверьте форму участка, которым вал соединяется с приводом: одного сходства корпуса недостаточно. Шланги должны подходить к своим патрубкам без перегибов, а корпус — размещаться на штатном месте и не мешать соседним деталям.

Если старый насос уже снят, сохраните его для прямого сравнения. Проверьте посадку шлангов и способ фиксации детали до сборки. Нельзя компенсировать несовпадение креплений усилием затяжки или подрезкой корпуса. Неподходящее соединение с приводом может оставить насос без движения либо вызвать заедание, а неплотная посадка шлангов — утечку масла и перебои смазки.

Установка и проверка подачи

Работы выполняют на отключенной от питания пиле. Перед разборкой очищают место вокруг насоса, чтобы грязь не попала в открытые каналы, и отмечают подключение шлангов. Насос снимают в порядке, предусмотренном конструкцией пилы, без рывков за патрубки. Одновременно осматривают маслопроводы, крепления, сопряженные части привода и уплотнения, если они предусмотрены. Задубевшие или треснувшие трубки и поврежденные уплотнения заменяют вместе с неисправной деталью.

Новый насос устанавливают с правильным совмещением привода, затем подключают шланги и проверяют, не пережаты ли они корпусными деталями. Крепеж затягивают по требованиям инструкции пилы. После сборки используют масло для смазки цепи и проверяют поступление масла к гарнитуре способом, указанным изготовителем пилы, а также отсутствие подтеков. До подтверждения подачи к пилению не переходят: новый насос не устранит засор или негерметичность оставшихся соединений.
