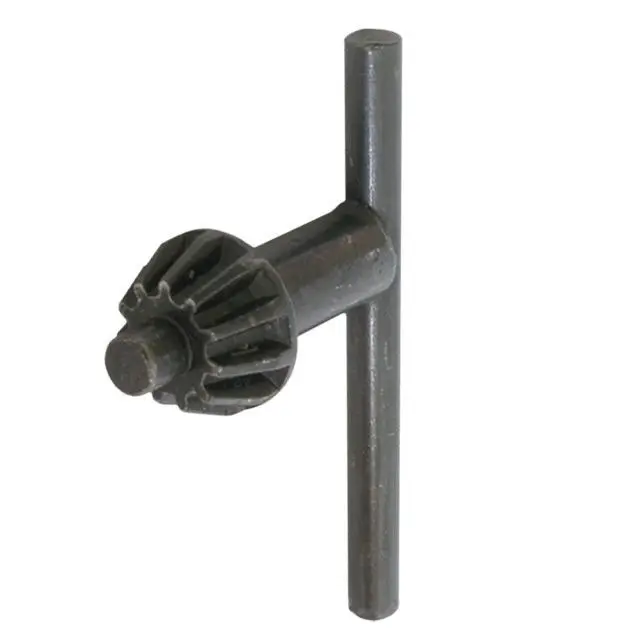

Ключ для зажима сверлильного патрона 16 мм AZT

Ключ для зажима сверлильного патрона 16 мм AZT предназначен для затягивания и ослабления кулачков зубчато-венцового патрона. Его используют при смене сверла или другой оснастки с подходящим хвостовиком. Ключ передаёт усилие руки на зубчатый венец патрона, чтобы закрепить хвостовик либо освободить его после работы. Он нужен взамен потерянного ключа, а также при износе зубьев или повреждении рукоятки старого инструмента.

Как устроен ключ

На рабочем конце расположены зубчатая головка и направляющий выступ. Выступ входит в боковое отверстие патрона и удерживает головку в нужном положении относительно венца. При повороте ключа зубья входят в зацепление с венцом, а механизм патрона сводит или разводит кулачки. Поперечная рукоятка образует Т-образный хват: за неё удобно поворачивать ключ пальцами и контролировать прикладываемое усилие.

Что проверить при подборе

Ориентиром служит обозначение 16 мм, но одного этого значения недостаточно для проверки посадки. Сравните новый ключ со старым и с самим патроном: имеют значение диаметр и длина направляющего выступа, размер зубчатой головки и профиль её зубьев. Выступ должен входить в отверстие без перекоса, а зубья — совмещаться с венцом на рабочую глубину. Если старый ключ потерян, подбирайте замену по параметрам патрона или проверкой посадки на нём.

Не стоит выбирать ключ только по похожей рукоятке. Слишком тонкий выступ допускает перекос головки, а слишком толстый не входит в отверстие. Несовпадение зубьев приводит к проскальзыванию и повреждению кромок. Проверьте также, хватает ли места для поворота поперечной рукоятки рядом с корпусом инструмента: упор рукоятки мешает нормально затянуть патрон.

Когда требуется замена

Повод заменить ключ — сколотые или округлённые зубья, погнутый направляющий выступ, деформация рукоятки. Изношенный ключ срывается при затягивании и требует постоянного поправления. Одновременно осмотрите венец патрона и края отверстий для ключа. Если повреждены именно они, новый ключ не устранит проскальзывание. Не пытайтесь компенсировать плохое зацепление сильным нажимом: это ускоряет износ обеих деталей.

Порядок использования

Остановите инструмент и отключите его питание. Установите хвостовик оснастки между кулачками, затем вставьте направляющий выступ ключа в отверстие патрона и полностью совместите зубья. Поворачивайте рукоятку плавно, удерживая головку от перекоса. Если конструкция патрона предусматривает затягивание через несколько отверстий, используйте их последовательно согласно инструкции к патрону. Не наращивайте рукоятку трубкой и не ударяйте по ней.

После затягивания обязательно выньте ключ из патрона и проверьте фиксацию оснастки. Оставленный ключ может быть выброшен при запуске. Для ослабления зажима снова установите его с полным зацеплением зубьев и поверните в обратную сторону. Храните ключ отдельно от вращающихся частей, а перед использованием удаляйте стружку с головки: загрязнение мешает правильной посадке.
