Кнопка включения цепной пилы MAKITA UC4051A / UC4050A (650717-1) AZT

Кнопка включения для цепной пилы MAKITA UC4051A / UC4050A, обозначение 650717-1, AZT. Устанавливается в рукоятке и служит для управления подачей питания на двигатель при нажатии пускового механизма. При замене важны не только обозначение пилы, но и соответствие корпуса, привода кнопки и контактных выводов снятой детали: от этого зависит правильная работа пуска и отключения.

Устройство и причины замены

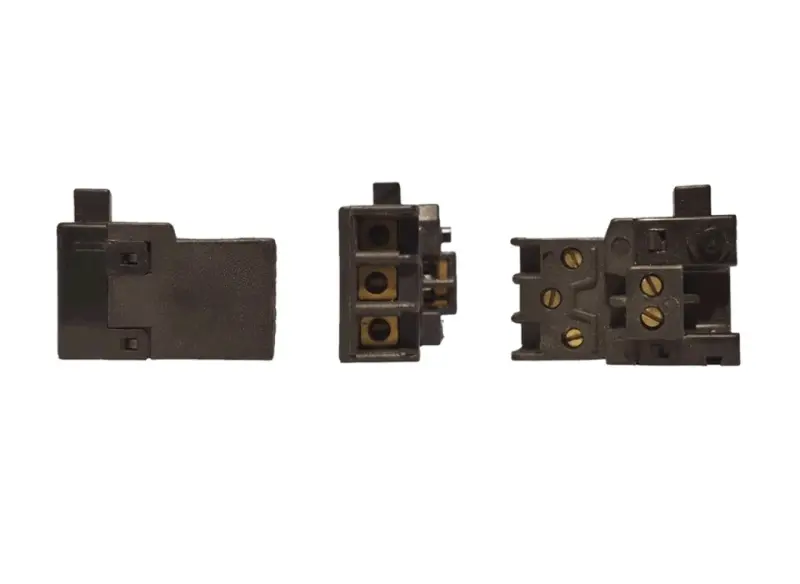

Кнопка имеет тёмный корпус, выступающий нажимной шток и контактные выводы с винтовыми зажимами. Шток принимает движение от пускового механизма рукоятки, а выводы предназначены для подключения проводов. Форма корпуса и расположение выступов определяют, как деталь размещается внутри рукоятки и удерживается при нажатии.

Повод проверить кнопку — нестабильный запуск, необходимость нажимать сильнее обычного, заедание или отсутствие привычного возврата пускового механизма. Запах перегрева, потемнение возле выводов и повреждение корпуса также требуют осмотра. Такие симптомы могут быть связаны с ослабленным соединением проводов или неисправностью самого выключателя; менять его только по признаку «пила не включается» без проверки остальных причин не стоит.

Что сверить при подборе

Сопоставьте обозначение 650717-1 с маркировкой снятого выключателя или перечнем деталей вашей пилы. Затем сравните общую форму и габариты корпуса, положение нажимного штока, крепёжные выступы и глубину посадки. Шток должен взаимодействовать с курком без перекоса: слишком раннее или неполное нажатие мешает нормальному включению и отпусканию кнопки.

• Проверьте количество и расположение выводов, направление подвода проводов и устройство зажимов.
• Сверьте маркировку контактов и схему подключения снятой детали; одинаковое число выводов само по себе не означает одинаковое подключение.
• Убедитесь, что провода размещаются в предусмотренных каналах рукоятки и не попадают под подвижные части.
• Сравните указанные на старой кнопке параметры с требованиями документации пилы и маркировкой устанавливаемой детали.

Замена и проверка

Работу начинают с отключения вилки от розетки. После открытия рукоятки фиксируют расположение проводов и положение кнопки, затем освобождают соединения и извлекают выключатель. Одновременно осматривают курок, механизм блокировки пуска, посадочные места и изоляцию проводов рядом с контактами. Повреждённые наконечники или обгоревшую изоляцию нельзя оставлять под новым зажимом.

Новую кнопку устанавливают без подрезания корпуса и принудительного изгиба выводов. Провода подключают по штатной схеме и надёжно закрепляют, не оставляя свободных жил снаружи зажимов. При сборке следят, чтобы половины рукоятки не пережимали проводку, а курок и блокировка двигались свободно. До подключения питания несколько раз проверяют возврат пускового механизма.

Проверку включения выполняют только после полной сборки пилы, соблюдая её инструкцию. Заедание курка, самопроизвольный пуск или отсутствие отключения после отпускания — причина немедленно прекратить проверку. Неподходящая геометрия кнопки и ошибочное подключение могут привести к перегреву контактов и нарушению управления двигателем.
