Звезда электропилы (венец привода) D-36, d-8/10, H-12mm AZT

Звезда электропилы, или венец привода, передаёт вращение на пильную цепь. Её зубья входят в зацепление с ведущими звеньями и протягивают цепь по шине. При износе этой детали нарушается зацепление: ход цепи может сопровождаться рывками, посторонним шумом и ускоренным износом звеньев. Для подбора служат обозначения D-36, d-8/10, H-12mm. В названии также сохранено обозначение AZT.

Конструкция и назначение

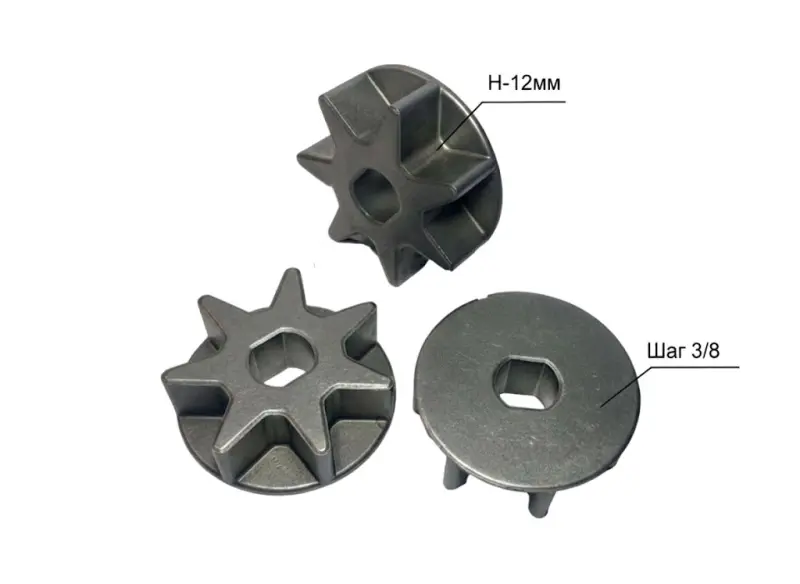

Деталь имеет зубчатую часть, круглое основание и центральное посадочное отверстие с плоскими гранями. Посадка связывает звезду с приводом, а наружные зубья работают непосредственно с цепью. Поэтому при замене нужно учитывать обе стороны сопряжения: совпадение отверстия ещё не означает, что зубчатая часть подойдёт к установленной цепи.

Звезду меняют при заметной выработке на контактных поверхностях зубьев, сколах, трещинах или повреждении посадочного отверстия. Глубокие канавки и неравномерно стёртые грани — повод проверить деталь после снятия. Шум и рывки сами по себе не доказывают её неисправность: похожие проявления возможны при повреждённой цепи или неправильном натяжении.

Что сверить при подборе

Сравните снятую звезду с заменой по обозначениям D-36, d-8/10, H-12mm, форме отверстия и расположению плоских граней. Размеры посадки проверяют измерением, а не только прикладыванием деталей друг к другу. Отдельно сопоставьте высоту зубчатой части, диаметр основания и положение звезды относительно места крепления: цепь должна проходить в своей плоскости без бокового смещения.

• Проверьте число и профиль зубьев, а также соответствие шагу установленной цепи.
• Сверьте способ фиксации и поверхности, на которые опираются шайбы или другие штатные крепёжные детали.
• Осмотрите посадочное место на приводе: разбитые грани и выработка мешают плотной посадке даже новой звезды.
• Убедитесь, что основание не будет задевать соседние детали и крышку после сборки.

Неверная посадка вызывает люфт или не позволяет установить звезду до упора. Несоответствие зубьев цепи приводит к неправильному зацеплению и быстрому износу контактных поверхностей. Подгонять отверстие ударами или стачивать зубья для совмещения с цепью нельзя: это меняет геометрию передачи.

Замена и проверка

Отключите пилу от сети, а у аккумуляторной модели снимите аккумулятор. После доступа к приводу ослабьте цепь и снимите её с ведущей звезды согласно инструкции пилы. Запомните положение крепежа, шайб и дистанционных деталей. Сняв изношенную звезду, очистите посадочное место от опилок и налипших загрязнений, осмотрите его на повреждения.

Новую деталь устанавливают в том же положении и фиксируют штатным способом. Крепёж затягивают по требованиям изготовителя пилы; люфт нельзя устранять случайными прокладками. Одновременно проверьте ведущие звенья цепи и состояние её направляющих поверхностей на шине. Сильно изношенная цепь ускорит выработку новой звезды, поэтому необходимость совместной замены оценивают по состоянию обеих деталей.

После сборки выставьте натяжение по инструкции пилы. При отключённом питании и в защитных перчатках проверьте плавность перемещения цепи: она не должна заедать или сходить с зубьев. Краткую проверку привода выполняют только с установленной крышкой. При стуке, рывках или перекосе цепи остановите пилу и повторно проверьте посадку и подбор звезды.
