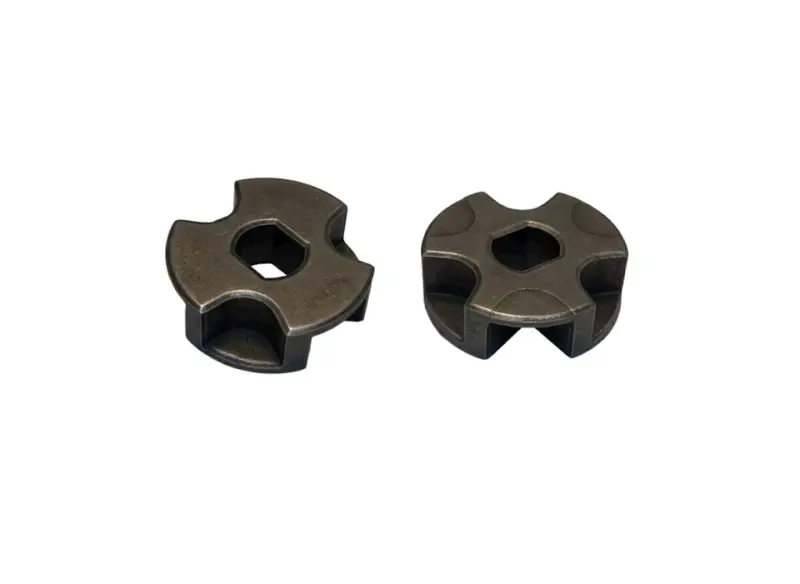

Звездочка электропилы (венец привода) Bosch D-30, d-8/10, H-9,5 мм AZT-2

Звездочка электропилы — венец привода, который передает вращение от приводного вала пильной цепи. Ее рабочие поверхности входят в зацепление с ведущими звеньями и обеспечивают движение цепи по шине. Деталь предназначена для замены изношенного или поврежденного венца. В обозначении указаны Bosch и размеры D-30, d-8/10, H-9,5 мм; при подборе их нужно сопоставить с размерами и посадкой снятой звездочки.

Устройство и работа

Венец имеет центральное отверстие с гранями и фигурный наружный контур с углублениями для зацепления. Посадочный профиль связывает звездочку с приводом, а наружные поверхности воспринимают нагрузку от цепи. Поэтому при замене проверяют обе зоны: даже при сохранном наружном контуре изношенная посадка может давать люфт и нарушать передачу вращения.

Постепенная выработка появляется в местах контакта с ведущими звеньями. Глубокие канавки, сколы, трещины и заметная деформация посадочного отверстия — причины заменить деталь. Рывки цепи, посторонний шум и неравномерный ход также служат поводом осмотреть венец, но сами по себе еще не определяют причину неисправности: одновременно проверяют состояние цепи и ее натяжение.

Что сверить при подборе

Начните с точной модели пилы и сравнения со снятой деталью. Одного обозначения Bosch недостаточно: звездочка должна подходить к конкретному приводу и установленной цепи. Сохраните старый венец до окончания сборки — по нему удобно проверять посадку, высоту и расположение поверхностей зацепления.

• Сопоставьте размерную запись D-30, d-8/10, H-9,5 мм с замерами снятого венца. При измерении отверстия учитывайте его грани, а не только расстояние между двумя произвольными точками.
• Сравните форму центрального отверстия, наружный диаметр, высоту детали и профиль углублений под ведущие звенья.
• Проверьте соответствие цепи: шаг, форму ведущих звеньев и геометрию зацепления. Цепь должна входить в венец без перекоса и закусывания.
• Сверьте способ фиксации на валу и положение венца относительно шины. Ошибка по высоте или посадке может сместить линию движения цепи.

Замена и проверка

Полностью отключите пилу от питания, ослабьте натяжение и снимите цепь с шиной в порядке, предусмотренном конструкцией пилы. До снятия звездочки запомните расположение шайб, втулок и крепежа, если они присутствуют. Очистите место установки от опилок и загрязнений, затем осмотрите вал, посадочные поверхности и фиксатор. Поврежденное крепление или выработку вала нельзя устранить одной заменой венца.

Установите новую звездочку в предусмотренном положении, без ударов и принудительной подгонки отверстия. Верните крепеж и дистанционные детали на свои места. После сборки проверьте фиксацию венца, отсутствие перекоса и свободное движение цепи при отключенном питании. Натяжение выставляйте по инструкции пилы; проверочный запуск выполняйте только с установленными защитными деталями.

Вместе с венцом осмотрите ведущие звенья цепи: заусенцы и сильная выработка ускоряют износ нового зацепления. Изношенную цепь заменяют по результатам осмотра. Неподходящая посадка, неверная геометрия венца или чрезмерное натяжение приводят к рывкам, ускоренной выработке и дополнительной нагрузке на привод.
