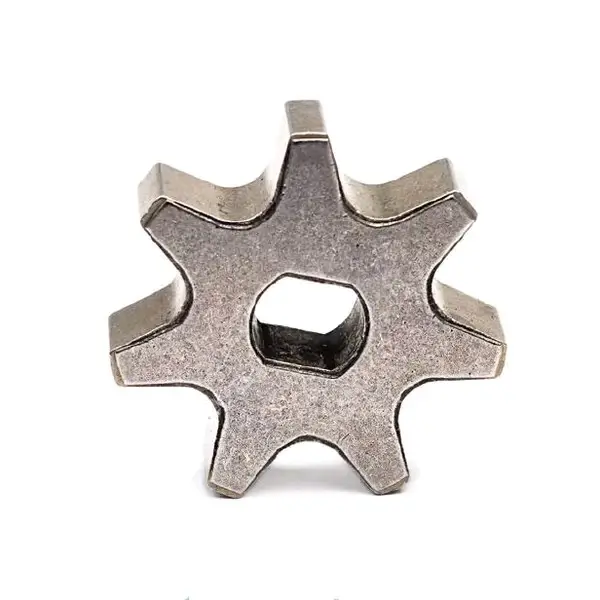

Звезда электропилы (венец привода) D-36, d-8/10, H-9,5 мм, 7 лучей AZT

Звезда электропилы AZT — венец привода, который передаёт вращение пильной цепи. Деталь работает в зацеплении с ведущими звеньями: от состояния её выступов и посадки зависит равномерность движения цепи. У этой звезды семь лучей и центральное отверстие с некруглым профилем. Размерное обозначение — D-36, d-8/10, H-9,5 мм.

Когда требуется замена

Венец проверяют при рывках цепи, постороннем стуке со стороны привода и заметном износе мест зацепления. Повод для замены — глубокая выработка на контактных поверхностях, сколы, трещины, деформированные лучи или разбитое посадочное отверстие. По одному шуму неисправность не определяют: сходные симптомы могут появляться из-за состояния самой цепи, поэтому снятую звезду осматривают вместе с её ведущими звеньями.

Изношенный венец хуже поддерживает правильное зацепление и ускоряет износ цепи. Новая цепь на сильно выработанной звезде тоже быстро получает повреждения в местах контакта. При ремонте стоит оценить обе детали и заменить каждую, если её износ этого требует. Ускоренную выработку могут вызывать неправильное натяжение, недостаточная смазка цепи и работа с повреждёнными ведущими звеньями.

Что сверить при подборе

Сравните снятую деталь с заменой по наружному размеру, высоте, количеству лучей и очертаниям промежутков между ними. Отдельно проверьте центральное отверстие: имеют значение не только его размеры, но и расположение плоских участков профиля. Посадка должна соответствовать валу привода. Совпадения только числа лучей недостаточно: другая форма отверстия не позволит правильно установить звезду и передавать вращение без люфта.

Сверяйте обозначение D-36, d-8/10, H-9,5 мм с размерами снятого венца, сохраняя различие между наружным размером и посадкой. Также проверьте соответствие звезды параметрам установленной цепи, способ фиксации и положение венца относительно линии её движения. Ошибка по высоте или посадочному профилю может привести к перекосу, задеванию соседних деталей либо неполному зацеплению. Подбирать звезду только по общему сходству корпуса пилы нельзя.

Особенности установки

Отключите электропилу от источника питания, снимите крышку привода и освободите цепь по инструкции к пиле. До разборки запомните ориентацию звезды и порядок расположения шайб, втулок и фиксаторов, если они предусмотрены конструкцией. После снятия венца очистите посадочное место и осмотрите вал: повреждённые грани и выраженный люфт требуют устранения причины, иначе новая деталь также будет работать с нагрузкой на края отверстия.

Устанавливайте звезду в предусмотренном положении, без перекоса и забивания на вал. Верните штатные детали фиксации и убедитесь, что венец удерживается правильно. Затем установите цепь, отрегулируйте её натяжение по инструкции пилы и проверьте свободное движение при отключённом питании и снятом тормозе цепи, если он есть. После сборки выполните короткую проверку работы. Рывки, стук или смещение цепи — повод остановить пилу и повторно проверить посадку и зацепление.
