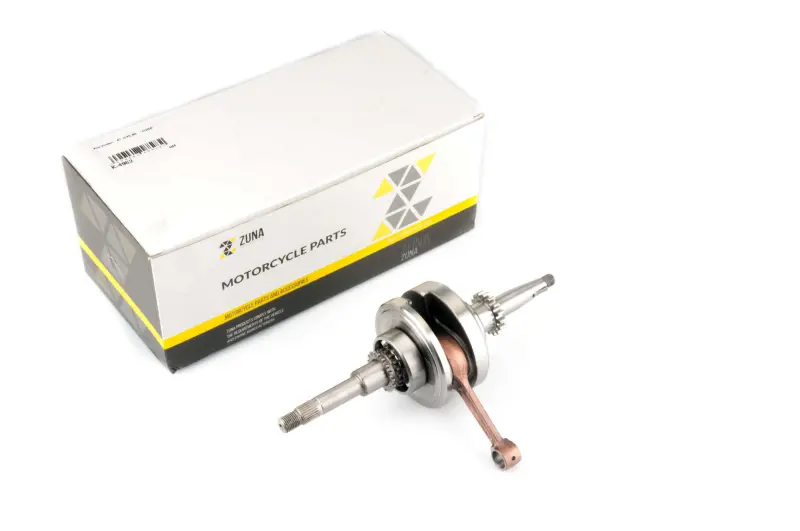

Коленвал 4T GY6 80 ZUNA

Коленвал для четырёхтактного двигателя

Коленвал 4T GY6 80 ZUNA предназначен для замены коленчатого вала при ремонте двигателя с обозначением GY6 80. Он принимает усилие от поршня через шатун и преобразует возвратно-поступательное движение во вращение. От состояния вала, его опор и шатунного соединения зависят ровность работы двигателя, уровень вибрации и сохранность сопряжённых деталей. Обозначение 4T указывает на четырёхтактный двигатель.

Конструкция включает щёки коленвала, шатун и выступающие концы вала с посадочными участками. На концах предусмотрены участки для сопряжения с деталями двигателя, в том числе резьба; рядом со щекой расположена зубчатая часть. При подборе имеют значение не только общий вид и длина, но и геометрия каждого сопряжения: деталь должна правильно разместиться в картере и соединиться с установленными механизмами.

Когда требуется замена

Поводом для проверки коленвала служат стук в нижней части двигателя, усилившаяся вибрация, заедание при вращении и обнаруженный люфт в шатунном соединении. Такие симптомы могут возникать и при неисправности соседних деталей, поэтому решение о замене принимают после разборки и проверки. Задиры на посадочных поверхностях, повреждённая резьба, следы перегрева и нарушение геометрии требуют отдельной оценки.

Износ ускоряют недостаточная смазка, загрязнение масла и длительная работа с повреждёнными подшипниками. Проверяя шатун, различайте боковое перемещение и радиальный люфт: это разные параметры, которые оценивают по требованиям конкретного двигателя. Установка нового коленвала без устранения причины повреждения может привести к повторному ремонту.

Что сверить со снятым валом

Ориентируйтесь на обозначение двигателя и сравнение снятой детали с заменой. Проверьте общую длину вала, диаметры и длину посадок под подшипники и уплотнения, форму обоих концов, резьбу и расположение зубчатых участков. Отдельно сопоставьте размеры щёк, положение шатуна и его сопряжение с поршневым пальцем. Совпадение одного обозначения без проверки этих мест не исключает ошибки подбора.

При изменённой поршневой группе особенно существенны ход кривошипа и геометрия шатуна: они определяют положение поршня в цилиндре. Ошибка в этих параметрах может нарушить зазоры внутри двигателя. Несовпадение посадок мешает правильной сборке, а неподходящие концы вала не позволяют корректно закрепить сопряжённые детали.

Особенности установки

Для замены требуется разборка двигателя с доступом к коленвалу. После снятия проверяют подшипники, сальники и их посадочные места в картере, а также состояние поршневого пальца и соединения с шатуном. Повреждённые подшипники и уплотнения заменяют, для вскрытых соединений подготавливают предусмотренные конструкцией прокладки. Обнаруженную стружку и загрязнения удаляют до сборки.

Коленвал устанавливают подходящими приспособлениями, соблюдая порядок сборки двигателя. Усилие при монтаже подшипников передают через нужное кольцо, не нагружают шатун и не забивают вал ударами по резьбовым концам. Сопряжения смазывают, крепёж затягивают с установленными для двигателя моментами. До запуска проверяют свободное вращение, отсутствие заеданий и правильность сборки привода газораспределения.
