Щетки генератора МТ, ДНЕПР, УРАЛ 6V JING, пара

Щетки генератора МТ, ДНЕПР, УРАЛ 6V JING предназначены для замены изношенной пары в генераторе на 6 В. Они обеспечивают скользящий контакт с коллектором при вращении ротора. От прилегания щеток и их свободного перемещения в держателях зависит устойчивость контакта, а значит, и работа генератора. При подборе ориентируйтесь не только на название мотоцикла, но и на установленный генератор: за время эксплуатации его могли заменить.

Конструкция и причины замены

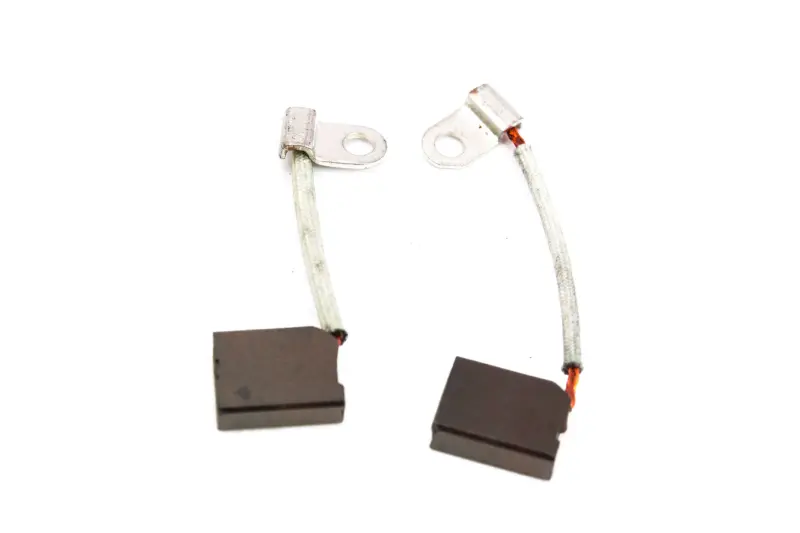

В паре две щетки прямоугольной формы. У каждой есть гибкий вывод со светлой защитной оплеткой и плоский наконечник с отверстием под крепеж. Такая конструкция требует совпадения не только самой щетки с держателем, но и расположения подключения. Вывод должен оставлять щетке возможность двигаться по мере износа, не натягиваться и не попадать к вращающимся частям.

В работе контактная часть постепенно стирается. Замена нужна при достижении предела износа, установленного для генератора, сколах, трещинах, повреждении вывода или его соединения со щеткой. Поводом проверить щеточный узел служат перебои зарядки и повышенное искрение на коллекторе. Эти признаки сами по себе не доказывают износ щеток: одновременно проверяют, не заедают ли они в направляющих и достаточно ли прижимают их пружины. Новая пара не устранит неисправность поврежденного держателя.

Что сверить при подборе

Сравните снятую деталь с новой по ширине и толщине корпуса, форме контактной части, месту выхода провода и устройству наконечника. Рабочую длину проверяют с учетом износа старой щетки: укороченная деталь не служит образцом исходной длины. Также имеют значение длина гибкого вывода, диаметр отверстия наконечника и возможность уложить провод по штатному пути. Слишком крупная щетка может заклинить, слишком свободная посадка нарушает ее положение относительно коллектора.

Проверьте маркировку установленного генератора и его напряжение. Совпадение напряжения 6 В — лишь один из критериев; размеры держателя и способ подключения тоже должны подходить. Не стоит подгонять неподходящую щетку силой или рассчитывать, что заедание исчезнет после приработки. Натянутый вывод способен мешать прижиму, а неподходящий наконечник затрудняет надежное закрепление контакта.

Особенности установки

Работу выполняют при остановленном двигателе и отключенном аккумуляторе. До снятия старой пары запомните положение щеток, выводов и изолирующих деталей. После разборки осмотрите держатели, пружины и доступную поверхность коллектора; удалите щеточную пыль, проверьте отсутствие заеданий и поврежденной изоляции. Если пружины ослабли или держатель поврежден, эти детали также требуют внимания. Глубокие борозды и выраженное подгорание коллектора нельзя исправить одной заменой щеток.

Установите обе щетки в штатном положении, сохранив порядок изолирующих шайб и прокладок. Убедитесь, что каждая свободно перемещается в направляющей и прижимается пружиной, а выводы закреплены без натяжения и не касаются подвижных частей. После сборки проверьте работу генератора и зарядку по инструкции к технике. Правильная посадка особенно важна: перекос и плохое прилегание вызывают искрение, нагрев и ускоренный износ контактных поверхностей.
