Контроллер электровелосипеда 500W AMG

Контроллер электровелосипеда 500W AMG управляет подачей энергии от аккумулятора к двигателю: обрабатывает сигнал ручки газа и задаёт работу привода. Его меняют при неисправности силовой электроники или управляющих входов, когда питание и проводка исправны, а двигатель не запускается, работает рывками либо перестаёт реагировать на управление. Обозначение 500W соответствует мощности 500 Вт; при подборе одного совпадения мощности недостаточно.

Конструкция и обозначения

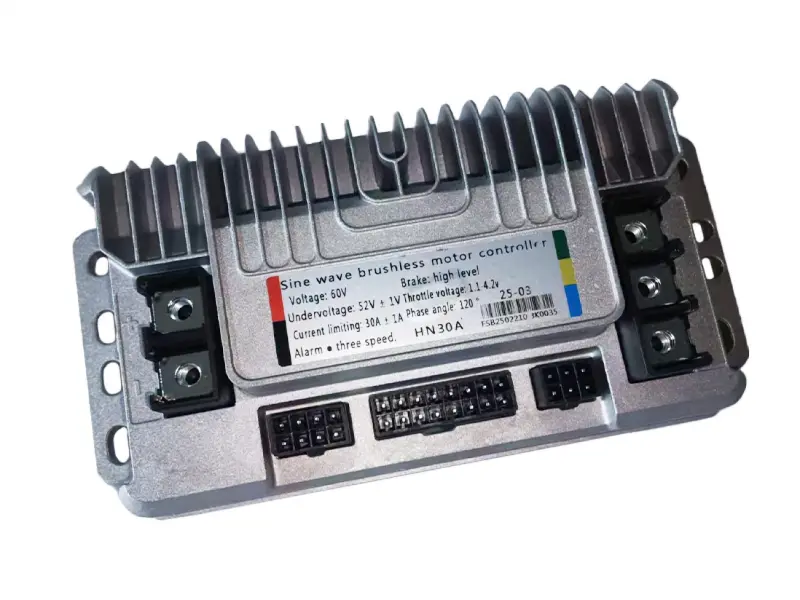

Корпус имеет развитые рёбра для отвода тепла и монтажные прорези по краям. Силовые подключения выполнены через пять винтовых клемм, сигнальные — через отдельные многоконтактные разъёмы. Такая компоновка требует сверить расположение креплений, свободное место вокруг корпуса и возможность подвести провода без натяжения. Клеммы должны быть защищены от случайного контакта с проводящими предметами.

На контроллере нанесено «Sine wave brushless motor controller» — синусоидальный контроллер бесщёточного двигателя. Маркировка «Voltage: 60V» обозначает напряжение 60 В, «Undervoltage: 52V ± 1V» — порог пониженного напряжения 52 ± 1 В, «Current limiting: 30A ± 1A» — ограничение тока 30 ± 1 А. Эти параметры нужно сопоставить с аккумулятором, его платой защиты и двигателем: мощность 500 Вт сама по себе не определяет допустимый ток питания.

Также указаны «Throttle voltage: 1.1-4.2V», «Phase angle: 120°» и «Brake: high level»: диапазон сигнала ручки газа 1,1–4,2 В, фазовый угол 120° и тормозной вход высокого уровня. Надпись «Alarm • three speed» относится к сигнализации и трём скоростям; для подключения этих функций нужна схема выводов. Обозначения HN30A и 25-03 сохраняются как маркировки изделия.

Что сверить при подборе

Сравните со снятым контроллером напряжение, ограничение тока, тип двигателя, параметры ручки газа и логику отключения тяги при торможении. Проверьте число контактов, форму корпусов разъёмов и назначение каждого вывода. Совпадающий разъём не означает одинаковую распиновку, а цвет изоляции не заменяет схему. Отдельно проверьте совместимость с установленными органами управления и дисплеем, если он участвует в работе привода.

Поводом для проверки контроллера служат следы перегрева, запах повреждённой изоляции, окисление контактов и повторяющиеся отключения под нагрузкой. Такие же симптомы могут возникать из-за аккумулятора, плохого соединения или неисправности двигателя. До замены осмотрите силовые провода, клеммы и сигнальные соединения: подгоревший контакт необходимо устранить, иначе новый контроллер тоже будет работать с перебоями.

Установка и проверка

Отключите аккумулятор и убедитесь в отсутствии напряжения на силовых выводах. Зафиксируйте схему прежнего подключения, закрепите корпус с доступом воздуха к рёбрам, затем подключите провода по назначению контактов. Не зажимайте жгуты крепежом и не оставляйте оголённые участки возле клемм. Повреждённые наконечники и корпуса разъёмов заменяют вместе с контроллером.

Первую проверку выполняют с вывешенным ведущим колесом: плавно подают газ, проверяют направление вращения и прекращение тяги при торможении. При рывках, необычном шуме или быстром нагреве питание отключают. Ошибка в полярности, фазных соединениях или сигнальных выводах может повредить электронику; неподходящий предел тока способен перегружать аккумулятор и двигатель.
