Эксцентрик подседельного зажима велосипеда M6×65 мм, алюминиевый, черный JING

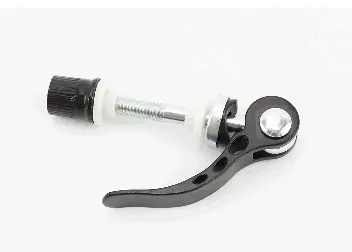

Эксцентрик подседельного зажима M6×65 мм JING служит для фиксации подседельного штыря велосипеда на выбранной высоте. Он стягивает зажим вокруг штыря, а откидной рычаг позволяет ослаблять и закрывать крепление при регулировке седла. Это алюминиевый эксцентрик черного цвета с резьбовым стержнем и регулировочной гайкой. Его подбирают для замены крепежа в зажиме, рассчитанном на такой механизм.

Как работает крепление

Изогнутый рычаг поворачивает эксцентриковый механизм и создает усилие стягивания. Гайка на противоположном конце задает начальную затяжку: от ее положения зависит, с каким сопротивлением закроется рычаг. Резьба нужна для предварительной настройки, а окончательная фиксация выполняется движением рычага. Отверстия в рычаге и его форма помогают отличить конструкцию при сравнении со снятой деталью; сами по себе они не определяют совместимость.

Когда нужна замена

Повод проверить эксцентрик — седло стало опускаться или поворачиваться при привычной затяжке. Осмотрите резьбу стержня и гайки, шарнир рычага и поверхности, через которые передается прижимное усилие. Сорванная резьба, погнутый стержень, трещина рычага, выраженный люфт или заедание механизма могут потребовать замены. Проскальзывание штыря бывает связано и с самим зажимом, поэтому одновременно проверьте его на трещины и деформацию, а посадку штыря — на загрязнение и несоответствие диаметра.

Что сверить при подборе

Обозначение M6 относится к метрической резьбе номинальным диаметром 6 мм; 65 мм — размер длины в обозначении эксцентрика. Сравните снятый крепеж с новым по длине стержня, расположению резьбового участка, форме опорных поверхностей и посадке в проушинах зажима. Проверьте, хватает ли места для полного хода рычага и не будет ли он упираться в раму. Размер M6×65 мм не обозначает диаметр подседельного штыря или хомута: эти параметры проверяют отдельно.

Резьба гайки должна соответствовать стержню, а опорные детали — правильно прилегать к зажиму. Слишком короткий стержень оставит недостаточное зацепление резьбы, неподходящая форма опоры может дать перекос. Даже совпадение диаметра резьбы не заменяет проверку всей посадки. Удобнее сравнивать детали рядом, сохранив порядок снятых шайб и опор.

Установка и проверка

Поддержите седло, откройте рычаг и ослабьте гайку, затем извлеките старый эксцентрик. Очистите места прилегания и осмотрите зажим. Установите новый крепеж с правильным расположением опорных деталей, выставьте высоту штыря с учетом отметки минимального погружения. Начальную затяжку регулируйте гайкой при открытом рычаге. Закройте рычаг рукой: он должен пройти полный ход с ощутимым сопротивлением. Не используйте удлинитель и не пытайтесь компенсировать неподходящую посадку чрезмерным усилием.

После закрытия проверьте, удерживается ли седло от поворота и опускания, а рычаг — от контакта с подвижными частями велосипеда. Если штырь смещается, повторно проверьте настройку и состояние зажима до поездки. Недостаточный прижим допускает смещение седла, а чрезмерная затяжка может повредить резьбу, проушины зажима или подседельный штырь.
