Втягивающее реле стартера мотоблока 178F/186F (6/9Hp) BEST

Втягивающее реле стартера BEST для мотоблоков с двигателями 178F/186F (6/9Hp) управляет включением стартера при запуске. Оно перемещает привод к зацеплению с венцом маховика и замыкает силовые контакты, через которые питание поступает к электродвигателю стартера. После отпускания пускового выключателя исправный механизм возвращается в исходное положение и отключает стартер.

Устройство и причины замены

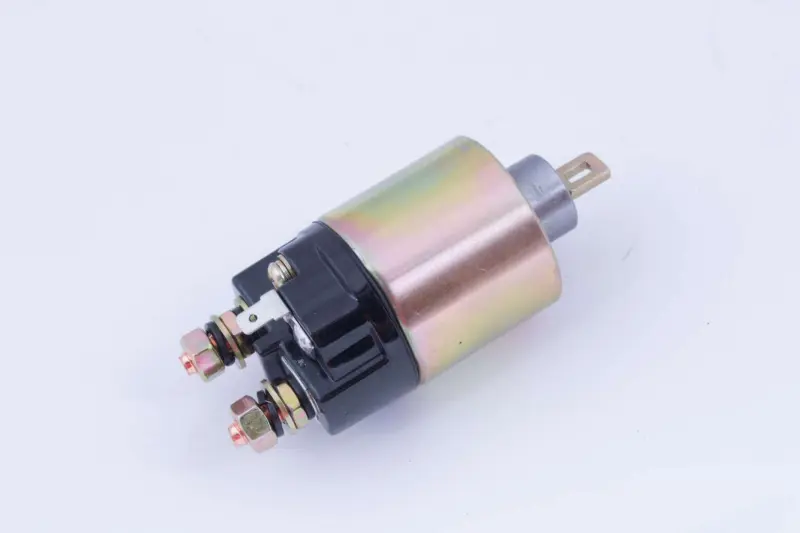

Реле имеет цилиндрический корпус, торцевую крышку с двумя резьбовыми силовыми выводами и отдельным плоским контактом управления. С противоположной стороны выступает подвижная часть с проушиной для связи с механизмом привода. При подборе важны не только очертания корпуса, но и расположение выводов: провода должны подключаться без натяжения и касания соседних деталей.

Повод проверить втягивающее — одиночный щелчок без вращения стартера, срабатывание через раз или отсутствие движения привода при подаче команды запуска. Такие симптомы могут возникать при подгорании внутренних контактов, повреждении обмотки или заедании подвижной части. Однако похожее поведение бывает при разряженном аккумуляторе, ослабленных соединениях и неисправности самого стартера. Замена реле имеет смысл после проверки питания и проводов, иначе причина отказа останется.

Что сверить со снятой деталью

Ориентируйтесь на установленный стартер и его втягивающее реле. Даже при совпадении обозначения двигателя нужно сравнить крепление, посадочную часть, длину корпуса и положение крышки относительно крепёжных точек. Проушина должна подходить к рычагу привода, а ход подвижной части — обеспечивать его нормальное перемещение. Несовпадение этих параметров может помешать полному зацеплению шестерни или её возврату.

• Проверьте номинальное напряжение по маркировке снятого реле или документации стартера.
• Сопоставьте число, расположение и размеры силовых выводов, а также форму контакта управления.
• Сравните крепёжные отверстия, посадку и соединение подвижной части с рычагом.
• Убедитесь, что после установки останется место для кабельных наконечников и их защитных колпачков.

Особенности установки

Сначала отключите аккумулятор, начиная с минусовой клеммы. Отметьте подключение проводов, затем снимите их с выводов и освободите крепление реле. Если доступ ограничен, стартер снимают в сборе. При разъединении с рычагом следите за положением возвратной пружины и деталей зацепления, чтобы собрать механизм в прежнем порядке.

Одновременно осмотрите кабельные наконечники, изоляцию возле выводов, крепёж и рычаг привода. Подгоревшие наконечники и повреждённые защитные колпачки стоит заменить: плохое соединение нагревается и мешает нормальному запуску. Гайки выводов затягивайте по требованиям стартера, не допуская проворачивания шпилек и повреждения торцевой крышки. Провода закрепляйте так, чтобы они не попадали к движущимся частям.

После сборки проверьте запуск коротким включением. Стартер должен уверенно срабатывать и отключаться сразу после отпускания выключателя. Если он продолжает вращаться, слышен скрежет или греются соединения, прекратите проверку и устраните причину. Неподходящее втягивающее или ошибка сборки могут оставить привод в зацеплении и повредить стартер и зубья венца.
