Указатель поворота «Стрела» KOMATCU на длинной ножке с прозрачным стеклом

Указатель поворота «Стрела» KOMATCU

Указатель поворота на длинной ножке с прозрачным стеклом служит для подачи сигнала о смене направления движения. Исполнение «Стрела» отличается вытянутым корпусом с заострённым краем. Такой поворотник подбирают при замене повреждённого указателя, учитывая не только форму, но и крепление, вылет ножки и подключение. Внешнее сходство со снятой деталью само по себе ещё не означает, что она подойдёт на её место.

Конструкция и размещение

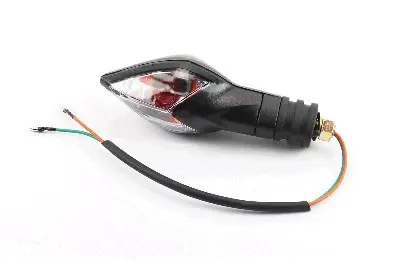

Чёрный корпус соединён с длинной ножкой, на конце которой расположено резьбовое крепление с гайкой. Через основание выведен провод в чёрной защитной оболочке, заканчивающийся двумя отдельными жилами. Прозрачное стекло закрывает световую часть. При подборе нужно учитывать весь указатель: головка должна помещаться рядом с облицовкой, а ножка — обеспечивать нужное положение сигнала относительно места крепления.

Когда требуется замена

Поводом для замены становятся треснувшее стекло, сломанная ножка, повреждённая резьба или корпус, который больше не держится в правильном положении. После падения стоит проверить основание и выход провода: надлом может находиться именно там, даже если головка осталась целой. Влага внутри, повреждение изоляции и перебои при шевелении провода также требуют внимания. Если указатель не мигает, сначала проверяют соединения и питание — замена корпуса не устранит неисправность проводки.

Что сверить со снятым поворотником

Сопоставьте диаметр и шаг крепёжной резьбы, длину её выступающей части, толщину кронштейна и доступ к гайке с обратной стороны. Отдельно измерьте длину ножки и размеры головки. Короткого резьбового участка может не хватить для надёжного закрепления, а неподходящий вылет способен привести к контакту с облицовкой. Проверьте ориентацию стекла в установленном положении: после затяжки указатель должен сохранять правильное направление и не упираться в соседние детали.

Для подключения сверяют рабочее напряжение, тип источника света, его потребление и способ соединения со штатной проводкой. Две жилы сами по себе не определяют назначение проводов; подключать их только по совпадению цветов не стоит. Убедитесь, что длины провода хватает до места соединения без натяжения. Несоответствие светового оборудования штатной системе может вызвать неправильную частоту мигания или отсутствие сигнала.

Установка и проверка

Работайте при выключенном питании. До снятия старого указателя отметьте подключение проводов и их маршрут, затем разъедините соединение и отверните крепёж. Осмотрите кронштейн, посадочное отверстие и прилегающую проводку. Повреждённые соединители и изоляцию нужно восстановить, а треснувшее крепление — заменить: новый поворотник на ослабленном основании будет смещаться и вибрировать.

Установите ножку в крепление, выставьте головку и затяните гайку без перекоса и проворачивания корпуса. Не используйте корпус как рычаг для затяжки. Проложите провод без защемления, вдали от нагретых поверхностей и подвижных деталей, защитите место соединения от влаги. После подключения проверьте мигание, работу аварийной сигнализации при её наличии и устойчивость крепления. При повороте руля провод не должен натягиваться, а указатель — задевать соседние детали.
