Амортизатор для JOG 225 мм, стандартный, красный KOMATCU

Амортизатор KOMATCU для скутера JOG — стандартный, размером 225 мм, с красной пружиной. Он работает в подвеске: пружина воспринимает нагрузку и смягчает толчки от неровностей, а амортизатор сдерживает последующие колебания. Исправная деталь помогает подвеске отрабатывать неровности без продолжительного раскачивания после каждого удара.

Конструкция и работа

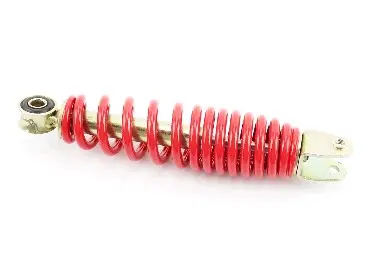

Винтовая пружина расположена вокруг корпуса. На одном конце предусмотрена проушина с втулкой, на другом — вилочное крепление. При подборе имеет значение не только длина, но и расположение этих креплений: деталь должна встать на штатные места без перекоса и натяга. Красный цвет относится к пружине; крепёжные концы имеют светлую металлическую поверхность.

Стандартное исполнение выбирают для обычной замены изношенного амортизатора с соответствующими посадочными параметрами. Пружина и демпфирующая часть выполняют разные задачи, поэтому целая пружина ещё не означает, что амортизатор исправен. Если после неровности скутер продолжает раскачиваться, причину стоит искать не только в креплениях, но и в работе самого амортизатора.

Когда нужна замена

Повод проверить деталь — повторные колебания подвески, частые пробои при привычной нагрузке, стук в местах крепления, повреждение пружины или деформация корпуса. Следы утечки на корпусе также требуют проверки. Стук может возникать из-за изношенной втулки или ослабленного крепежа, поэтому сначала определяют источник люфта. Замена амортизатора не устранит разбитое посадочное место.

Что сверить при подборе

Сопоставьте размер 225 мм с длиной снятой детали, измеряя обе между одинаковыми точками и в одинаковом состоянии. Отдельно проверьте расстояние между центрами крепёжных отверстий: общая длина корпуса и установочная длина — разные величины. Ошибка в длине меняет положение подвески и может ограничить её ход.

• Сверьте диаметр отверстия и ширину втулки проушины с крепёжным болтом и посадочным местом.
• Проверьте внутреннюю ширину вилки, положение её отверстий и способ фиксации крепежа.
• Сопоставьте наружный диаметр пружины и корпуса, чтобы сохранить зазоры до соседних деталей.
• Убедитесь, что крепления ориентированы так же, как у снятого амортизатора, и не требуют переделки.

Установка и проверка

Перед снятием надёжно установите скутер и отдельно поддержите часть подвески, которую удерживает амортизатор. Разгрузите крепления, затем снимите крепёж и деталь. Не разбирайте подпружиненный амортизатор ради обычной замены в сборе: сжатая пружина удерживает значительное усилие.

Осмотрите болты, втулки, распорные детали и посадочные места. Изношенные или повреждённые сопутствующие детали заменяют вместе с амортизатором. Новый амортизатор устанавливают без принудительного сведения креплений и затягивают по требованиям руководства конкретного скутера. После сборки проверьте отсутствие люфта, перекоса и контакта пружины с соседними деталями при ходе подвески. Если появляется стук или заедание, сначала устраните причину, затем проверяйте работу подвески в движении.
