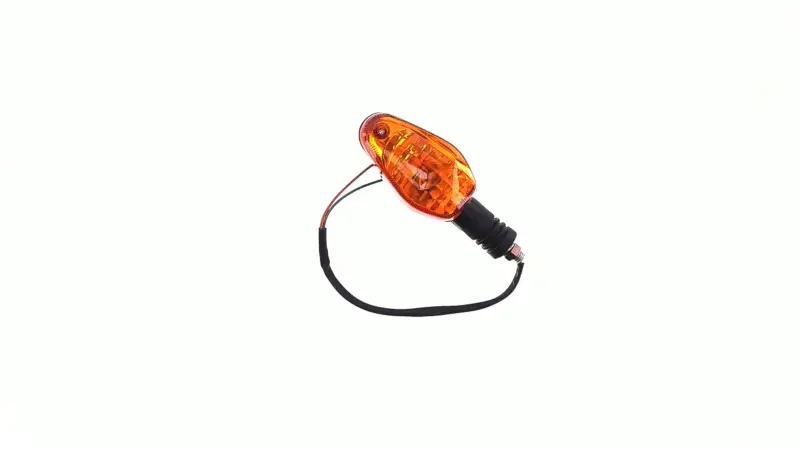

Указатель поворота «свеча» KOMATCU на резиновой ножке, оранжевый рассеиватель

Указатель поворота «свеча» KOMATCU на резиновой ножке служит для подачи светового сигнала о повороте или перестроении. Это отдельный фонарь с вытянутым оранжевым рассеивателем, черным основанием и проводами подключения. Его подбирают взамен поврежденного поворотника, сверяя крепление и подключение со снятой деталью.

Конструкция и причины замены

Рассеиватель закрывает источник света, а ножка соединяет корпус с кронштейном техники. У основания предусмотрены резьбовое крепление и гайка. Использовать ножку как ручку или сильно перегибать нельзя: у основания могут появиться трещины, а внутри — повредиться проводка.

Поворотник меняют после падения, удара или зацепа, если разбит рассеиватель, надорвана ножка либо корпус перестал удерживаться в нужном положении. Через трещины внутрь попадают вода и грязь, со временем ухудшается контакт. Помутневший рассеиватель и поврежденное крепление тоже требуют внимания: сигнал становится хуже различимым или направлен не туда, куда должен.

Если фонарь целый, но не мигает, сначала проверяют питание и соединения. Отказ сразу нескольких указателей может быть связан с переключателем, предохранителем или реле. Замена одного поворотника в таком случае не устранит причину. Следы окисления на контактах и обрыв провода возле ножки помогают отличить местное повреждение от общей неисправности системы указателей.

Что сверить при подборе

• Диаметр и шаг резьбы, длину крепежной части и толщину кронштейна: гайке должно хватать резьбы для надежной фиксации.
• Длину ножки и габариты корпуса: рассеиватель не должен упираться в облицовку или закрываться соседними деталями.
• Выход проводов, их длину и способ соединения со штатной проводкой: натяжение и зажатие под крепежом недопустимы.
• Рабочее напряжение и нагрузку источника света относительно штатного поворотника и реле: несоответствие может изменить частоту мигания.

Одинаковая форма корпуса сама по себе не определяет посадку. Сравнивайте также положение фонаря после затяжки: он должен сохранять нужную ориентацию без перекручивания ножки. Если меняется только один указатель, стоит сопоставить его форму и цвет рассеивателя с оставшимся на другой стороне.

Установка и проверка

Отключите питание, отметьте подключение старых проводов и снимите поврежденный фонарь, придерживая корпус при отворачивании гайки. Осмотрите кронштейн, крепеж и участок проводки рядом с посадочным отверстием. Деформированное посадочное место, сорванную резьбу и поврежденную изоляцию следует исправить до установки; изношенные гайки, шайбы и соединители заменяют подходящими.

Закрепите новый поворотник без перекоса и чрезмерного сжатия резиновой ножки. Провода проложите с запасом на движение, вдали от острых кромок и горячих деталей, соединения защитите от влаги. Назначение проводов проверяйте по схеме техники, а не только по цвету изоляции. После подключения включите левый и правый сигналы, проверьте частоту мигания и надежность контакта. При повороте руля проводка не должна натягиваться, а корпус — задевать соседние детали.
