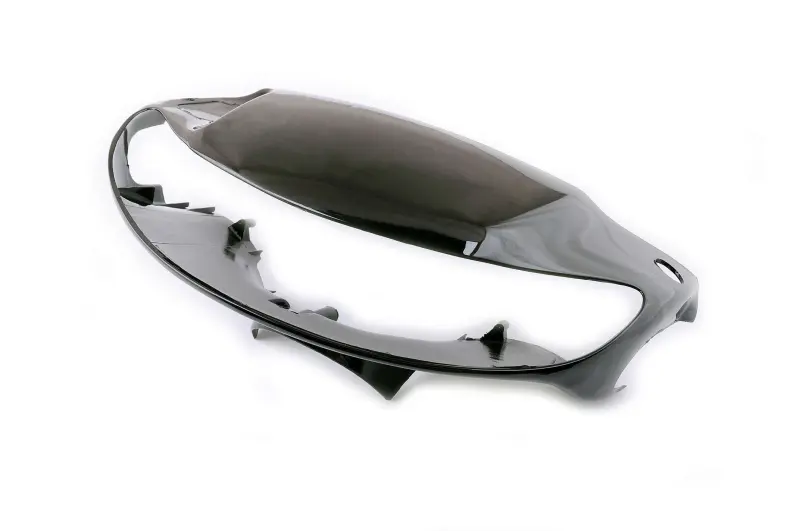

Передний пластик руля (голова) Honda DIO AF34 KOMATCU, чёрный

Передний пластик руля, или «голова», KOMATCU для Honda DIO AF34 — облицовка верхней передней части скутера с проёмом под фару. Она формирует наружный контур вокруг светового прибора и стыкуется с соседними частями кожуха руля. Такую деталь меняют после падения, удара или повреждения креплений, когда восстановить плотную посадку старой панели уже не получается.

Конструкция и причины замены

Чёрная панель имеет объёмную верхнюю часть, широкий фигурный проём и выступы креплений с внутренней стороны. При подборе важен весь этот контур: внешне близкая облицовка может отличаться формой края, глубиной посадки и расположением точек фиксации. От их совпадения зависит, сойдутся ли половины кожуха и останется ли ровный зазор вокруг фары.

Повод для замены — не только заметная трещина. Обломанные зацепы, растрескавшиеся места под винты и деформированные края мешают закрепить панель без перекоса. На ходу она может дребезжать, отходить по стыку и тереться о соседний пластик. Неглубокие царапины обычно затрагивают внешний вид, а повреждения креплений требуют проверки посадки всей облицовки.

Что сверить со снятой деталью

Сравнивайте панель с прежней облицовкой снаружи и изнутри. Одного сходства лицевой части недостаточно, особенно если скутер уже ремонтировали и меняли фару или кожух руля. Удобнее сначала снять повреждённую деталь и проверить её ответные крепления: иногда неплотный стык вызван именно их поломкой.

• Сопоставьте очертания проёма под фару, верхний изгиб и боковые края панели.
• Проверьте расположение отверстий, внутренних выступов и зацепов, а также направление их соединения с ответной частью.
• Сверьте глубину облицовки и линии стыка с задней частью кожуха, чтобы панель не упиралась раньше совмещения креплений.
• Осмотрите места крепления фары и соседнего пластика: трещины или перекос рядом помешают аккуратной сборке даже с новой панелью.

Установка без напряжения пластика

Разбирайте кожух с учётом положения винтов и зацепов. После снятия доступного крепежа не отрывайте панель рывком: сначала найдите оставшиеся точки соединения. Если для доступа приходится отсоединять фару, выключите зажигание и разъединяйте разъём за корпус, не вытягивая провода. Сохраните исправные винты и закладные крепления, а повреждённые замените подходящими.

Новую облицовку сначала примеряют без окончательной затяжки. Провода не должны попадать между краями кожуха или под крепёж. Совместите зацепы и отверстия, проверьте прилегание вокруг фары, затем постепенно закрепите панель. Не стягивайте винтами расходящийся стык: так легко надломить выступ или создать постоянное напряжение, из-за которого трещина появится позже.

После сборки проверьте равномерность зазоров, отсутствие люфта и свободный поворот руля в обе стороны. Если панель выпирает или касается соседней детали, найдите причину до эксплуатации. Неправильная форма облицовки, перекошенная ответная часть или зажатый провод не исправляются более сильной затяжкой.
