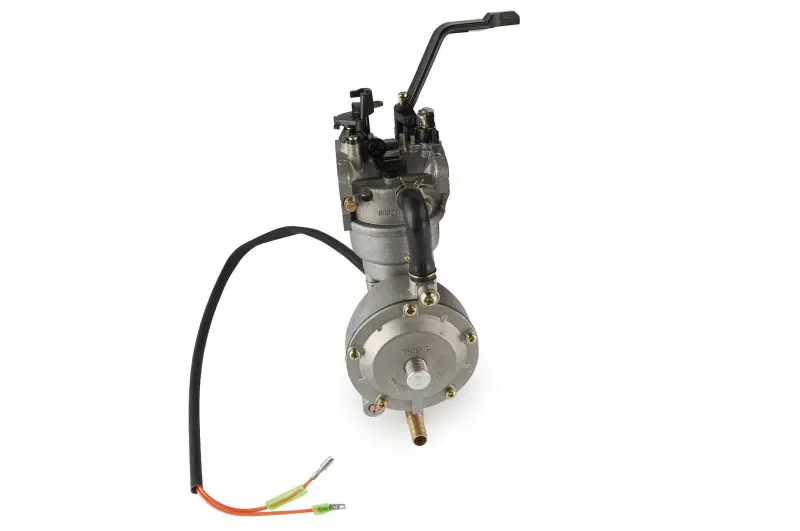

Карбюратор LIBA 177F/188F (9/13Hp) с газовым редуктором и электромагнитным клапаном

Карбюратор LIBA для мотоблоков и бензогенераторов с двигателями 177F/188F (9/13Hp — 9/13 л. с.) выполнен с газовым редуктором и электромагнитным клапаном. Он устанавливается во впускном тракте и дозирует топливо, которое смешивается с поступающим воздухом. От правильной работы карбюратора зависят запуск, устойчивость оборотов и реакция двигателя на нагрузку.

Особенности исполнения

Газовый редуктор служит для регулирования подачи газообразного топлива к смесительной части. Электромагнитный клапан управляет открытием и перекрытием топливного канала по управляющему сигналу. При замене нужно согласовать карбюратор как с впуском двигателя, так и с имеющейся системой подачи газа и подключением клапана.

Конструкция включает круглый корпус редуктора, соединительный шланг, штуцеры, рычаги управления и выведенные провода с наконечниками. Расположение этих деталей влияет на установку: вокруг редуктора должно оставаться место, шланги не должны перегибаться, а рычаги — задевать корпус воздушного фильтра или соседние части двигателя.

Когда нужна замена

Повод проверить карбюратор — затруднённый запуск, неустойчивые обороты, провалы при увеличении нагрузки или подтекание топлива. Эти признаки сами по себе не доказывают необходимость замены. Загрязнение каналов иногда устраняется обслуживанием, а повреждение корпуса, износ осей заслонок и повторяющиеся нарушения герметичности могут потребовать другого карбюратора.

Если топливо не поступает из-за клапана, сначала проверяют его подключение и управление по схеме двигателя. При неисправности газовой части осматривают соединения и редуктор. Замена карбюратора не устранит повреждение питающего провода или негерметичный подводящий шланг.

Что сверить при подборе

• Расстояние между креплениями, форму фланца и размеры проходных отверстий со стороны двигателя и воздушного фильтра.
• Положение рычагов заслонок, точки крепления тяг и пружин регулятора оборотов.
• Направление и размеры штуцеров, расположение редуктора и свободное место для подведения шлангов.
• Разъёмы и параметры питания электромагнитного клапана, а также схему его управления.
• Тип газа и требования существующей системы к давлению на входе редуктора.

Сравнивайте эти признаки со снятым карбюратором и документацией техники. Несовпадение фланца вызывает подсос воздуха, неподходящая геометрия рычагов мешает регулированию оборотов, а неверное подключение клапана может оставить подачу топлива перекрытой.

Установка и проверка

Работу начинают на остывшем двигателе с перекрытой подачей топлива и отключённым питанием клапана. До снятия фиксируют расположение тяг, пружин, шлангов и проводов. Осматривают впускные прокладки и уплотнения, заменяют повреждённые, проверяют прилегающие поверхности и состояние шлангов. Остатки старой прокладки не должны попасть во впуск.

Крепления затягивают равномерно по требованиям двигателя, затем проверяют свободный ход заслонок и возврат рычагов. Газовые соединения проверяют на герметичность подходящим средством, без открытого огня. Подключение газа и настройку редуктора поручают специалисту по газовому оборудованию. После установки проверяют отсутствие утечек, запуск и работу двигателя при постепенном увеличении нагрузки.
