Картер левый 4T GY6 125/150 (152QMI, 157QMJ), короткий, 430 мм, ST

Левый картер для четырёхтактных двигателей GY6 125/150 с обозначениями 152QMI и 157QMJ. Исполнение — короткое, 430 мм, обозначение — ST. Это корпусная деталь двигателя скутера, которая служит основой для размещения и крепления деталей механизма. При замене повреждённого картера важно сохранить взаимное положение валов, посадочных мест и сопрягаемых поверхностей: от этого зависит правильная сборка двигателя и трансмиссии.

Конструкция и причины замены

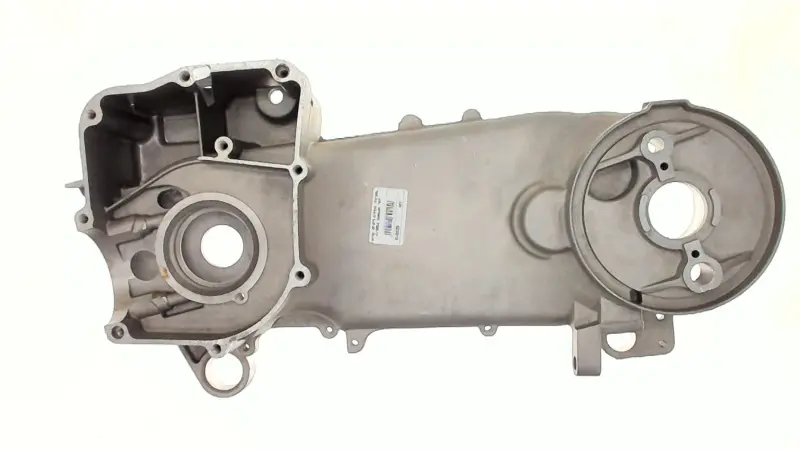

Корпус имеет вытянутую форму, круглые посадочные участки, внутренние рёбра и отверстия под крепёж по контуру. Различаются также выступающие крепёжные проушины. При подборе значение имеет не только общий силуэт: расположение каждого отверстия и форма прилегающих плоскостей должны соответствовать снятому картеру и деталям, которые будут на него установлены.

Картер меняют при трещинах, обломанных креплениях, повреждении резьбы или износе посадочных мест, когда восстановление не обеспечивает правильную сборку. Причиной могут стать удар, работа с ослабленным крепежом, разрушение подшипника либо перекос при предыдущем ремонте. Следы масла на стыке требуют проверки: сначала нужно отличить повреждение корпуса от негерметичности уплотнения.

Что сверить при подборе

Сравните короткое исполнение и размер 430 мм со снятой деталью, используя одинаковые точки измерения. Одного обозначения двигателя недостаточно для проверки всех различий корпуса. Особенно внимательно сопоставьте длину, расположение креплений и посадки со стороны трансмиссии: ошибка здесь может помешать установке сопряжённых деталей даже при совпадении части отверстий.

• Проверьте контур стыка с другой половиной картера, отверстия крепежа и места установки направляющих втулок.
• Сопоставьте диаметры и глубину посадочных мест под подшипники и уплотнения.
• Сверьте крепёжные проушины, выступы корпуса и участки прилегания крышек.
• Проверьте, что детали, переносимые со старого корпуса, соответствуют посадкам нового.

Особенности установки

Замена картера требует разборки двигателя и переноса сопряжённых деталей. До сборки очищают плоскости стыков от старых уплотнений и загрязнений, проверяют ответную половину корпуса, направляющие и резьбовые отверстия. Одновременно осматривают подшипники, сальники и крепёж. Повреждённые уплотнения и прокладки заменяют, чтобы после сборки не возвращаться к разборке из-за течи.

Подшипники устанавливают подходящей оправкой с передачей усилия на кольцо, которое входит в посадку. Половины корпуса совмещают по направляющим, без перекоса; стягивать болтами детали, которые не садятся на место, нельзя. Последовательность затяжки, моменты и способ уплотнения стыков выбирают по руководству конкретного двигателя. После сборки проверяют свободное вращение валов, отсутствие заеданий и герметичность соединений.

Неправильный подбор или перекос при монтаже способен вызвать нагрузку на подшипники, течь масла и повторное повреждение корпуса. Если плоскости не сходятся или вал вращается туго, причину устраняют до запуска двигателя.
