Электродвигатель 21V для аккумуляторной пилы TM-CS413Li (14 зубьев Ø 8,4 мм)

Электродвигун 21V для аккумуляторной пилы TM-CS413Li

Этот электродвигатель — силовой узел аккумуляторной мини-пилы TM-CS413Li. Именно он раскручивает выходной вал с шестерней и передаёт вращение на приводную звезду, которая тянет цепь по шине. Если пила перестала набирать обороты, гудит без вращения цепи или не запускается при полностью заряженной батарее, в большинстве случаев причина в изношенном или сгоревшем моторе, и замена этого узла возвращает инструмент в рабочее состояние без обращения в сервисный центр.

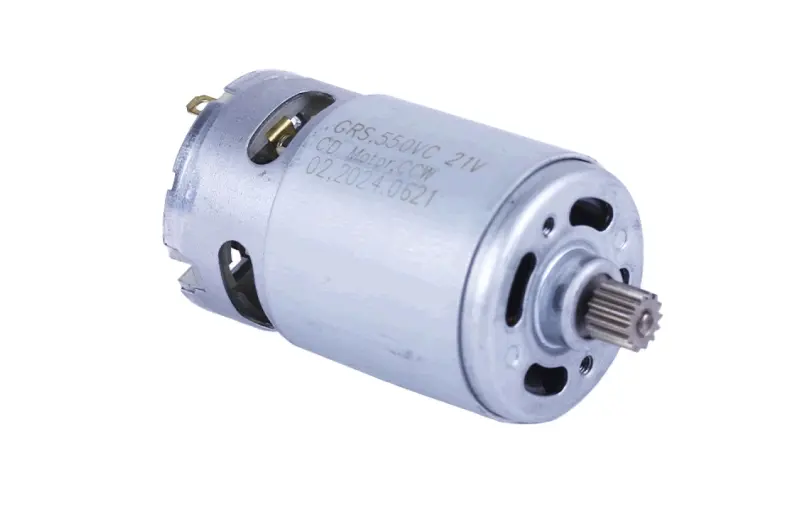

Двигатель выполнен в компактном корпусе типоразмера 550 — такой размер штатно устанавливается в посадочное гнездо мини-пил и сучкорезов этого класса без доработки корпуса инструмента. На корпусе нанесена заводская маркировка с рабочим напряжением 21V и направлением вращения. Перед покупкой имеет смысл сверить эту маркировку со старым двигателем: направление вращения задаётся конструкцией редуктора конкретной пилы, и мотор с обратным вращением не заставит цепь двигаться в нужную сторону, даже если остальные параметры совпадают.

Выходной вал и шестерня

На конце вала нарезана шестерня с 14 зубьями и наружным диаметром 8,4 мм. Она входит в зацепление с редуктором пилы и определяет, насколько плотно и без люфта передаётся вращение на приводную звезду. При подборе замены важно сверить оба параметра шестерни — число зубьев и её диаметр, — а также длину и диаметр самого вала. Расхождение в диаметре шестерни меняет зазор зацепления: передача начинает работать с повышенным шумом и ускоренным износом зубьев, а несовпадение по длине вала не позволит корпусу двигателя встать на штатное посадочное место.

• Типоразмер 550 — стандартный корпус для аккумуляторных мини-пил и сучкорезов на 21V, посадочное место совпадает с большинством моделей этого класса.
• Выходная шестерня 14 зубьев Ø 8,4 мм — при точном совпадении с оригинальной деталью обеспечивает штатное зацепление с редуктором без люфта и постороннего шума при работе.

Двигатели такого типоразмера и с такой же выходной шестерней применяются в аккумуляторных цепных мини-пилах с шиной 4–6 дюймов, к которым относится и TM-CS413Li — компактная пила на 21V, рассчитанная на обрезку веток, санитарную обрезку сада и небольшие заготовительные работы, где важен небольшой вес инструмента и работа одной рукой. При выборе двигателя для замены ориентируйтесь не только на название модели пилы, но и на фактическую маркировку старого мотора: рабочее напряжение, направление вращения, число зубьев и диаметр шестерни.

Признаки, что мотор пилы пора менять: заклинивание вала при попытке запуска, искрение или запах гари из корпуса, гудение без вращения цепи, ощутимый нагрев корпуса при коротком времени работы. В этих случаях щётки, обмотка и подшипники двигателя обычно повреждены совместно, поэтому ремонтировать отдельные детали мотора на месте нецелесообразно — узел меняется целиком на аналогичный по параметрам.
