Шайба форсунки 186F под короткую форсунку

Шайба форсунки 186F под короткую форсунку

Уплотнительная шайба форсунки — деталь топливной аппаратуры одноцилиндровых дизельных двигателей воздушного охлаждения 186F. Такие моторы ставят на мотоблоки, мотокультиваторы, дизельные генераторы, мотопомпы и виброплиты, а по посадочным размерам к ним близка и линейка 178F. Пометка «под короткую» указывает на исполнение для короткого корпуса форсунки, поэтому позицию подбирают именно по длине форсунки, которая стоит в вашем двигателе.

Что делает шайба в дизеле

Форсунка распыляет топливо в камеру сгорания под высоким давлением, и место её посадки в головке цилиндра должно быть герметичным. Шайба образует уплотнительный стык между корпусом форсунки и гнездом головки: не даёт солярке подтекать вверх по каналу, не выпускает наружу горячие газы сгорания и удерживает форсунку в одном положении, когда прижимная планка затянута. От плотности этого стыка зависят стабильное давление впрыска, качество распыла и ровная работа мотора на холостых оборотах.

Конструкция

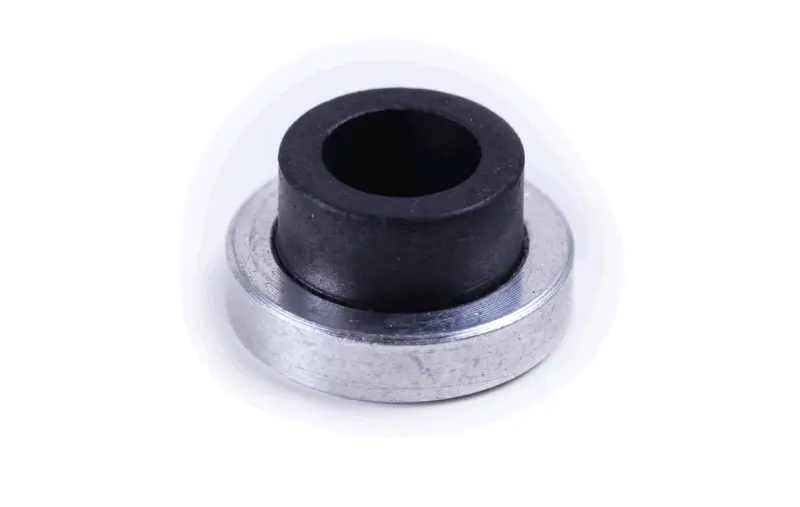

Деталь состоит из жёсткого металлического опорного кольца и эластичной уплотнительной втулки в центре. Металл принимает на себя усилие затяжки и служит опорой, а эластичная часть обжимает корпус форсунки и заполняет зазор в посадочном гнезде. Такое сочетание даёт плотный стык без чрезмерной протяжки крепежа, который на алюминиевой головке легко сорвать.

Преимущества

• Жёсткое металлическое кольцо держит усилие затяжки прижима, поэтому форсунка садится ровно и не смещается при нагреве двигателя.
• Эластичная втулка компенсирует мелкие неровности гнезда и не даёт топливу подниматься по каналу форсунки.
• Отдельная позиция вместо целого комплекта: восстановить плотность посадки можно, не меняя саму форсунку.

Как подобрать

• Сначала определите длину форсунки: на 186F встречаются короткое и длинное исполнение, и посадочные детали у них разные.
• Снятую старую шайбу сравните с новой по наружному диаметру опорной части, диаметру отверстия и высоте уплотнительной втулки.
• Осмотрите гнездо в головке: нагар, задиры и следы прежнего подтекания уберите до установки, иначе новое уплотнение снова потечёт.
• Если форсунку снимают для проверки распыла или регулировки давления, уплотнение берите сразу — после повторной затяжки обжатая старая деталь почти всегда держит хуже.

Когда менять

Типичные признаки — мокрые следы солярки вокруг форсунки, запах топлива, масляная пыль, налипающая возле головки, потеря тяги и тяжёлый горячий пуск. Шайбу также меняют планово при любой разборке: после промывки распылителя, ремонта головки, регулировки клапанов со снятием форсунки.

Установка

Перед сборкой протрите посадочное гнездо насухо и уберите остатки старого уплотнения. Установите шайбу так же, как стояла снятая деталь, посадите форсунку без перекоса и затягивайте крепление равномерно, без рывков. После пуска прогрейте мотор и осмотрите стык: сухое место посадки означает, что уплотнение стало правильно.

Это недорогая расходная деталь, которую стоит держать в запасе вместе с прокладками головки и уплотнениями топливной магистрали — при обслуживании дизеля 186F она нужна почти всегда.
