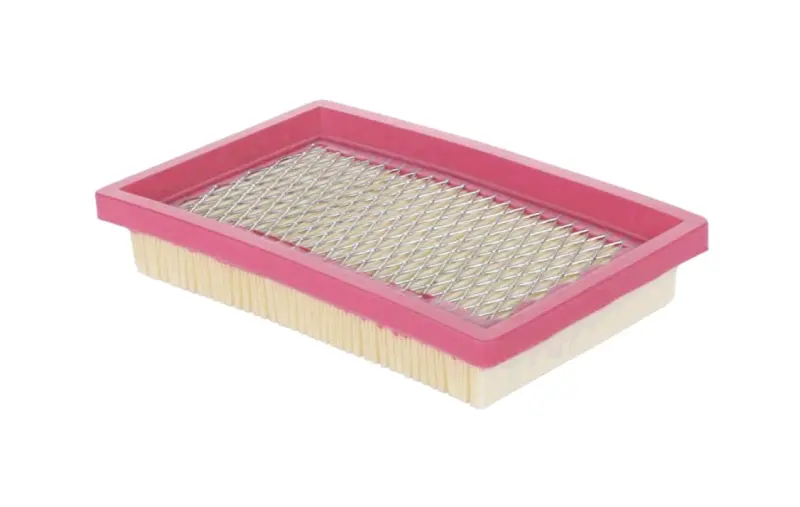

Элемент воздушного фильтра мотоблока P65/70F (ZS)

Элемент воздушного фильтра для двигателей P65/70F (ZS)

Панельный фильтрующий вкладыш для системы впуска бензиновых двигателей серии P65/70F (ZS) — моторов с вертикальным валом, которые ставят на мотоблоки, культиваторы и садовую технику. Задача вкладыша простая и критично важная: задержать пыль, песок, растительный сор и абразивные частицы до того, как они попадут в карбюратор и цилиндр.

Воздух там, где работает мотоблок, почти всегда запылён: сухой грунт, культивация, скашивание, работа вдоль дороги. Через двигатель за час проходят кубометры воздуха, и весь этот поток идёт сквозь фильтр. Как только бумага забивается, мотор начинает задыхаться — падает мощность, растёт расход топлива, свеча покрывается нагаром, обороты хуже держатся под нагрузкой. Свежий вкладыш возвращает нормальное наполнение цилиндра и убирает переобогащение смеси.

Конструкция

Фильтрующая шторка выполнена из плотной гофрированной фильтровальной бумаги: складки в разы увеличивают рабочую площадь по сравнению с плоским листом, поэтому вкладыш дольше сохраняет пропускную способность даже тогда, когда на нём уже осела пыль. Сверху гофр закрыт металлической сеткой — она держит складки разведёнными и не даёт шторке сложиться под напором воздуха на высоких оборотах. По периметру идёт эластичная полиуретановая рамка: она садится в корпус, прижимается крышкой и перекрывает щели, через которые неочищенный воздух мог бы попасть во впуск.

Преимущества

• Гофрированная бумажная шторка даёт большую площадь фильтрации в компактном корпусе, поэтому интервал между обслуживанием получается длиннее.
• Металлическая сетка удерживает геометрию складок — вкладыш не деформируется от потока и фильтрует стабильно весь срок службы.
• Мягкая полиуретановая рамка плотно ложится по контуру посадочного места и не пропускает пыль мимо шторки.
• Прямоугольный панельный формат становится на штатное место без доработок и переходников.

Совместимость и подбор

Вкладыш рассчитан на моторы P65F и P70F (ZS) и на агрегаты, собранные на их базе. Ориентировочные габариты — около 145×89 мм при высоте примерно 26 мм. Перед покупкой снимите крышку воздушного фильтра, достаньте старую панель и сверьте длину и ширину по внешнему контуру рамки, высоту гофра и сторону, которой вкладыш прилегает к корпусу. Если размеры совпадают, деталь встанет штатно.

Замена и обслуживание

Меняют вкладыш на остывшем двигателе: снимают крышку, вынимают старую панель, начисто протирают корпус изнутри от пыли и масляного налёта и ставят новый элемент гофром к входным отверстиям, ровно, без перекосов. Состояние стоит проверять каждые несколько рабочих смен, а на сухой пыльной земле — чаще. Бумажную шторку не моют водой и не продувают компрессором в упор: волокна рвутся, и фильтр перестаёт держать мелкую фракцию. Лёгкое постукивание торцом о ладонь убирает крупный сор, но если бумага потемнела, промаслилась или надорвана — вкладыш заменяют. Замена нужна и после попадания воды в корпус, и после ремонта карбюратора.

Держать запасной вкладыш в мастерской удобно: замена занимает пару минут и обходится несоизмеримо дешевле, чем ремонт поршневой группы, изношенной абразивом.
