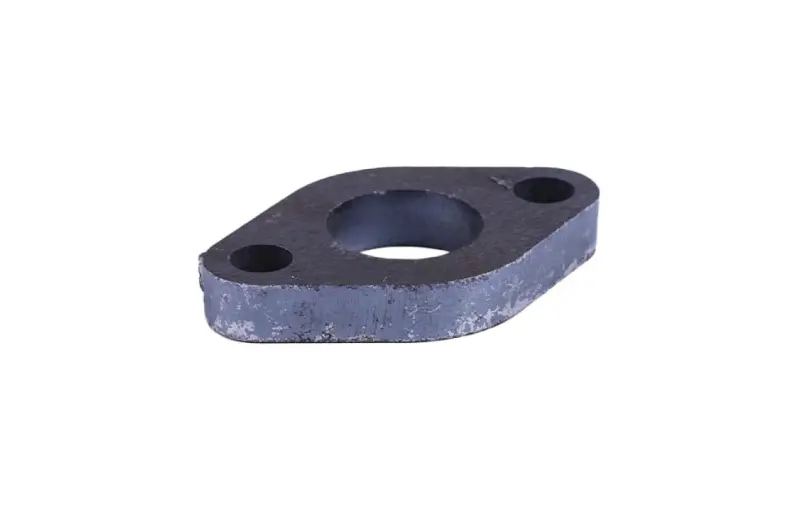

Стальная прижимная пластина удерживает топливную форсунку в гнезде головки цилиндра одноцилиндрового дизеля с водяным охлаждением мощностью 7/9 л.с. Пластина надевается на две шпильки М8 и затягивается гайками, равномерно прижимая корпус распылителя к уплотнительной шайбе. Именно от этого прижима зависит герметичность камеры сгорания и стабильность впрыска, поэтому деталь ставят новой при каждой переборке головки.

Конструкция и размеры

Деталь представляет собой толстую овальную планку из стали с крупным центральным отверстием под корпус форсунки и двумя проушинами под шпильки по краям. Внутренний диаметр — 23 мм, толщина — 10 мм, расстояние между центрами крепежных отверстий — 45,5 мм, масса около 95 г. Толщина в 10 мм здесь принципиальна: пластина постоянно нагружена усилием затяжки гаек и температурными циклами двигателя, а массивное сечение не дает ей выгибаться и терять плоскость прилегания.

Когда пластину меняют

Поводом для замены обычно становится не поломка как таковая, а потеря геометрии. Обратите внимание на такие ситуации:

• вокруг форсунки появляется нагар или мокрые следы солярки — прижим ослаб и уплотнение перестало держать;
• гайки на шпильках приходится подтягивать после каждой смены масла;
• пластина имеет заметный прогиб или выработку вокруг центрального отверстия;
• проушины под шпильки растянуты или на них есть трещины после перетяжки;
• двигатель разбирался для замены головки, форсунки или уплотнительных шайб.

Как подобрать и установить

Двигатели серий 175N и 180N отличаются рабочим объемом, но крепление форсунки у них общее, поэтому одна пластина закрывает обе модификации. Перед покупкой снимите старую деталь и сверьте три размера: посадочное отверстие 23 мм, межцентровое расстояние 45,5 мм и толщину 10 мм. Если на вашем моторе шпильки стоят с другим шагом, пластина не сядет на место.

При сборке ставьте новую уплотнительную шайбу под форсунку, наживите обе гайки от руки и затягивайте их поочередно, в несколько приемов, чтобы пластина легла ровно. Перекос при затяжке — самая частая причина последующего прорыва газов и повторного снятия головки.

Преимущества

• Толщина 10 мм и стальное исполнение держат усилие затяжки без прогиба, поэтому форсунка сохраняет плотную посадку весь сезон.
• Овальная форма с двумя точками крепления распределяет прижим симметрично относительно распылителя и снижает риск локального перекоса.
• Центральное отверстие 23 мм повторяет посадочный поясок форсунки — деталь встает на штатное место без доработки напильником.

Такую пластину имеет смысл менять комплектом вместе с уплотнительной шайбой и гайками шпилек: узел небольшой, а его состояние определяет, будет ли дизель запускаться с первого оборота и ровно держать обороты под нагрузкой.
