Крепление топливного бака верхнее 186F (6/9 л.с.) алюминиевое для мотоблока

Крепление топливного бака верхнее для дизелей 186F (6/9 л.с.)

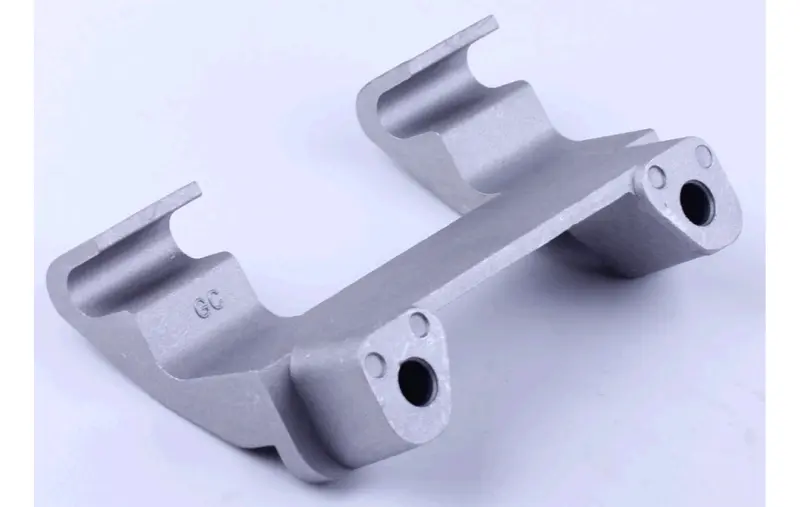

Литая алюминиевая опора удерживает бак дизельного мотоблока в штатном положении: два полукруглых ложемента принимают нижние опоры бака, а фланцевые площадки притягиваются болтами к стойкам двигателя. Пока эта деталь цела, бак стоит ровно, не смещается от вибрации и не тянет за собой топливный шланг с краном.

Конструкция

Кронштейн отлит из алюминиевого сплава одной деталью — перемычка, наклонные стойки и опорные площадки образуют жёсткую рамку, которая при затяжке болтов не ведёт и не выгибает посадочные плоскости. Полукруглые вырезы разнесены к краям и повторяют профиль опор бака, поэтому бак садится в них без подкладок и перекоса. На каждой крепёжной площадке выполнено основное отверстие под болт и малое отверстие рядом с ним. Литьё не окрашено: алюминий спокойно переносит подтёки солярки и конденсат, от которых стальная самодельная пластина за пару сезонов покрывается ржавчиной и теряет плоскость.

Совместимость и подбор

Опора рассчитана на одноцилиндровые дизельные двигатели воздушного охлаждения серии 178F/186F мощностью 6 и 9 л.с. Такие моторы ставят на мотоблоки Кентавр, Зубр, Форте, Садко, Weima и однотипную технику, а также на мотопомпы, генераторы и виброплиты с этим же двигателем.

• Сначала определите мотор: у шестисильной и девятисильной версий межцентровое расстояние крепёжных отверстий разное, поэтому опору берут строго под свою серию.
• Приложите снятую деталь к новой — расстояние между ложементами, вылет площадок и диаметр отверстий должны совпадать.
• Осмотрите ответные стойки на двигателе и сам крепёж: разбитые отверстия и сорванная резьба доломают новый кронштейн так же, как старый.
• Если под баком стояли прокладки, подготовьте их заранее — перекос опоры быстро выводит из строя топливный кран и штуцер.

Когда ставят новую опору

Типичная причина замены — трещина по перемычке или обломанная площадка после удара, опрокидывания машины или долгой работы с ослабленным крепежом. Второй частый случай — разбитые крепёжные отверстия: болт перестаёт держать, бак раскачивается на ходу, шланг перетирается о раму, появляются подтёки и запах топлива. Менять деталь имеет смысл вместе с ревизией болтов и гаек: незатянутый крепёж расшатает даже новую отливку.

Преимущества

• Алюминиевое литьё не ржавеет от топливных подтёков и влаги, поэтому посадочные плоскости остаются ровными после нескольких сезонов работы в поле.
• Цельная отливка с наклонными стойками держит вес заполненного бака без прогиба — бак не съезжает и не трётся о кожух и глушитель.
• Два разнесённых ложемента распределяют нагрузку сразу на обе опоры бака, снижая вибрацию на топливном шланге и кране.
• Малая масса детали не перегружает верхнюю часть двигателя, что заметно на мотоблоке с высоко расположенным баком.

Установка занимает несколько минут и не требует специнструмента: перекройте кран и снимите бак, отверните болты старой опоры, поставьте новую, наживите крепёж, выровняйте бак по ложементам и затяните болты равномерно, без чрезмерного усилия — резьбу в алюминии легко сорвать перетяжкой. После сборки убедитесь, что бак не касается глушителя, а топливный шланг лежит свободно, без натяга и петель. Такую опору полезно держать в запасе вместе с крышкой бака и топливным краном: при разборке двигателя старое крепление часто ломается по месту многолетней вибрации.
