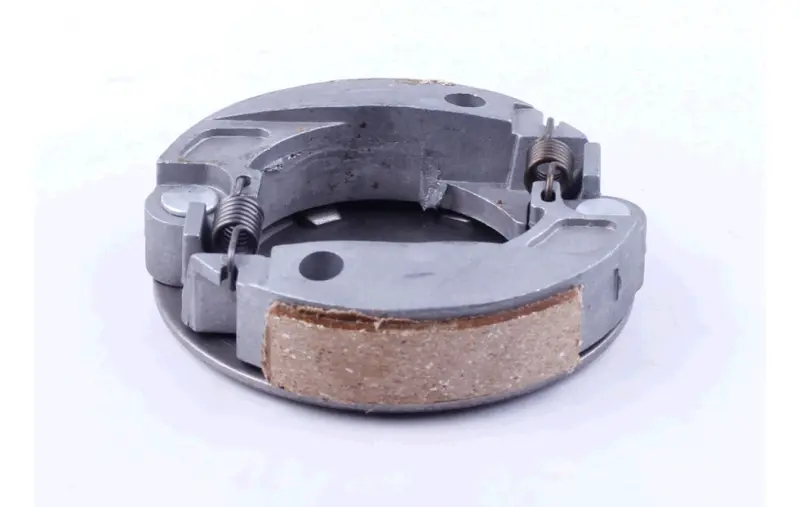

Колодки сцепления двухколодочные Yamaha Jog 50 2JA/3KJ/4JP/5BM

Колодки сцепления Yamaha Jog 50 2JA

Центробежное сцепление отвечает за старт скутера: на холостых оборотах привод разомкнут, а по мере раскрутки двигателя колодки прижимаются к барабану и крутящий момент уходит на редуктор заднего колеса. Комплект выполнен по двухколодочной схеме и предназначен для 50-кубовых двухтактных Yamaha с двигателями 2JA, 3KJ, 4JP и 5BM.

Как устроено и работает сцепление

Две колодки с фрикционными накладками установлены на несущей плате и стянуты витыми возвратными пружинами. Пока обороты низкие, пружины удерживают колодки в сведённом положении, и скутер спокойно стоит на месте с работающим мотором. При наборе оборотов центробежная сила преодолевает усилие пружин, накладки прижимаются к внутренней поверхности барабана, и вращение передаётся дальше по трансмиссии. Именно от толщины накладок и упругости пружин зависит, насколько ровно и предсказуемо скутер трогается, держит ли он обороты схватывания и не дёргается ли при разгоне с места.

Совместимость

Деталь рассчитана на двухколодочное сцепление семейства Yamaha Jog 50 с двигателями 2JA, 3KJ, 4JP и 5BM. Такая же схема применяется на родственных моделях Axis, Aprio, Vino и BWS, построенных на этих моторах. Под двухколодочный вариант используется барабан с внутренним диаметром 105 мм — перед покупкой стоит убедиться, что установленный на скутере барабан соответствует именно этой схеме, а не трёхколодочной.

На что смотреть при подборе

• Количество колодок. Двух- и трёхколодочные сцепления не взаимозаменяемы: комплект подбирают под ту схему, что уже стоит в трансмиссии.
• Состояние барабана. Если рабочая поверхность в глубоких задирах или выработана до ступеньки, новые накладки изнашиваются быстро, поэтому барабан оценивают вместе с колодками.
• Пружины. Растянутые или просевшие пружины оставляют колодки прижатыми на холостых, из-за чего скутер трогается сам; при замене их проверяют на каждой колодке.
• Посадка на вал. Плата садится на шлицевой вал заднего вариатора — шлицы должны совпадать без люфта и заеданий.

Когда пора менять колодки

Типичные симптомы — пробуксовка на подъёме и при разгоне, когда двигатель раскручивается, а скорость почти не растёт; рывок вместо плавного трогания; повышенные обороты схватывания; металлический шум и вибрация в районе вариатора. Часто накладки стираются неравномерно, а барабан загрязняется продуктами износа, и после чистки поведение трансмиссии заметно меняется.

Установка

Работа выполняется со снятой крышкой вариатора: снимают ремень и барабан, откручивают гайку сцепления, меняют колодки и собирают всё в обратном порядке. Посадочные поверхности и внутреннюю часть барабана перед сборкой обезжиривают — попадание смазки на накладки сводит на нет весь ремонт. Первые километры после сборки проезжают в спокойном режиме, чтобы накладки приработались к барабану.

Колодки сцепления Yamaha Jog 50 2JA — расходная позиция планового обслуживания трансмиссии двухтактного скутера. Своевременная замена возвращает мягкий старт, стабильные обороты схватывания и ровную передачу тяги на редуктор.
