Стакан пружины КПП Mini AMG для мотоблока

Стакан пружины КПП Mini для мотоблока

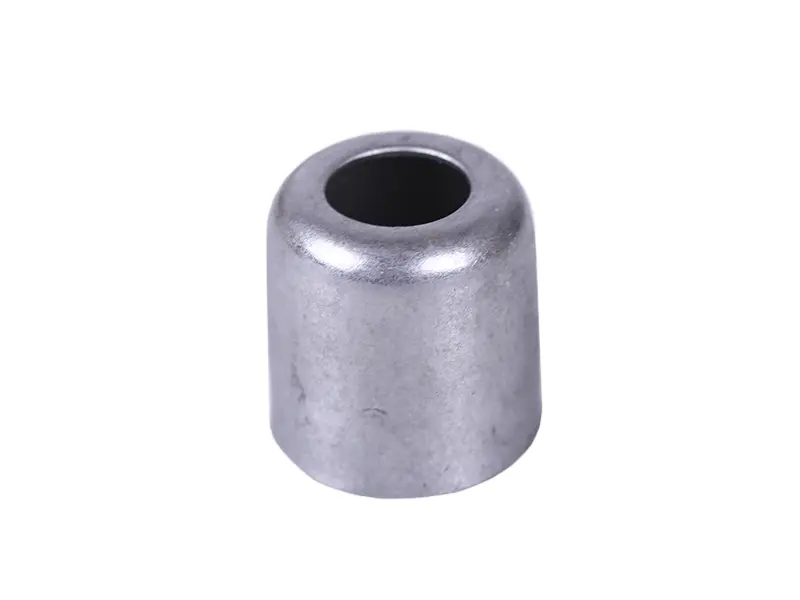

Металлическая чашка-опора для пружины в коробке передач мотоблока: короткая цилиндрическая юбка, плавный конусный переход к торцу и сквозное отверстие по центру. Деталь фиксирует пружину соосно посадочному месту и передаёт её усилие на ответную поверхность, поэтому от состояния кромки и точности размеров зависит чёткость работы механизма, в котором пружина установлена.

Для какой техники

Позиция относится к шестерёнчатой коробке-редуктору Mini — компактной трансмиссии, которую ставят на тяжёлые мотоблоки с одноцилиндровыми дизельными двигателями воздушного охлаждения серий 178F и 186F, а также на собранные на их базе мототракторы. Коробки этого семейства состоят из мелких точёных и штампованных деталей, которые продаются отдельно, поэтому при переборке не нужно менять корпус целиком: достаточно поставить новый изношенный элемент.

Что делает деталь

Пружина отдаёт расчётное усилие только тогда, когда её торец опирается на ровную площадку и не уходит в сторону. Эту задачу решает стакан: юбка садится в гнездо, отверстие центрирует пружину или проходящую внутри направляющую, а кольцевая кромка равномерно распределяет нагрузку. Как только кромка сминается, а отверстие разрабатывается до овала, пружина начинает работать с перекосом — усилие падает, соседние детали изнашиваются быстрее, а механизм отзывается на команды с задержкой.

Как подобрать

• Сравните со старой деталью три размера: наружный диаметр юбки, диаметр центрального отверстия и общую высоту.
• Проверьте форму конусного перехода и толщину стенки — при одинаковых диаметрах профиль у разных коробок отличается.
• Уточните тип трансмиссии: детали редуктора Mini не взаимозаменяемы с элементами более крупных коробок тяжёлых мотоблоков.
• Осмотрите гнездо в корпусе: разбитое или развальцованное посадочное место стоит восстановить, иначе новая деталь снова встанет с перекосом.
• Если старая деталь утеряна, подбирайте по модели мотоблока и маркировке двигателя.

Когда ставят новый

Чаще всего деталь берут под плановую переборку коробки: после снятия крышки видно наклёп на кромке, задиры на юбке, трещины или выработку в отверстии. Второй типичный случай — ремонт после работы на низком уровне трансмиссионного масла, когда мелкие точёные элементы изнашиваются быстрее остальных. Третий — сборка коробки из отдельных запчастей, если прежний комплект был разукомплектован. Когда механизм переключения стал работать нечётко, при разборке имеет смысл осмотреть и эту опору вместе с самой пружиной.

Установка

Работать удобнее на снятой и вымытой коробке. Очистите гнездо от старого герметика и продуктов износа, проверьте отсутствие забоин и поставьте стакан без перекоса — при необходимости через мягкую оправку, а не ударом по кромке. После сборки убедитесь, что пружина ходит свободно, соберите механизм с новыми прокладками и сальниками, залейте трансмиссионное масло до уровня и проверьте переключение сначала без нагрузки. Такой порядок избавляет от повторной разборки.

Опору пружины разумно заказывать сразу с прокладками и сальниками коробки: при переборке эти позиции всё равно понадобятся, а собранная за один заход трансмиссия не потребует повторного вскрытия.
