Распылитель форсунки ZCK150J430 для дизельного минитрактора

Распылитель форсунки ZCK150J430 для дизельного минитрактора

Прецизионная деталь топливной аппаратуры, которая формирует факел топлива в камере сгорания дизельного двигателя минитрактора или мототрактора. От состояния распылителя напрямую зависят лёгкий запуск, ровная работа на холостых оборотах, тяга под нагрузкой и расход солярки.

Что это за деталь

Распылитель — сердцевина форсунки: внутри стального корпуса ходит притёртая игла, которая поднимается под давлением топлива от ТНВД и подаёт дозу в цилиндр через калиброванное сопло. Пара «игла — корпус» изготавливается с микронной точностью и закаливается, поэтому распылитель не восстанавливают, а меняют целиком, оставляя корпус форсунки, пружину и регулировочные шайбы прежними.

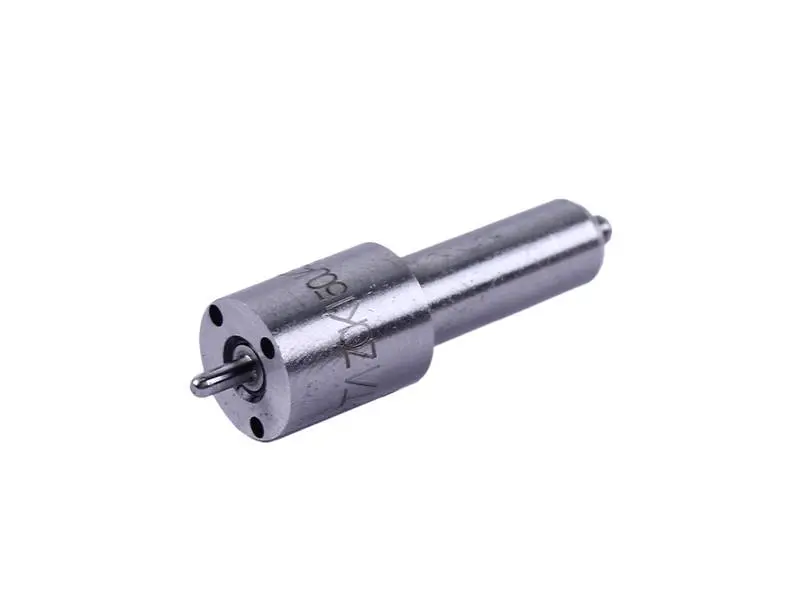

Конструкция включает удлинённый носик под посадку в головку цилиндров, опорный торец с отверстиями под установочные штифты и фиксирующий штифт, который задаёт единственно верное положение детали относительно корпуса форсунки. На корпусе нанесена маркировка ZCK150J430 — именно по ней распылитель и подбирают.

Где применяется

Индекс ZCK150J430 закреплён за распылителями для китайских дизелей водяного охлаждения, которые ставят на минитракторы, мототракторы и малую сельхозтехнику. В каталогах топливной аппаратуры этот номер указывают для моторов серий YTR3105, YTR4105 и YTR4108, для двигателей LR4105, а также для складской и погрузочной техники с моторами 4108. Встречаются исполнения с дополнительным суффиксом — ZCK150J430-00 и ZCK150J430-00A.

Как подобрать без ошибки

• Снимите форсунку и сверьте маркировку на старом распылителе с обозначением новой детали.
• Сравните общую длину, диаметр направляющей части и форму носика — новая деталь должна повторять исходную геометрию.
• Проверьте расположение отверстий на опорном торце и посадку фиксирующего штифта: они должны совпасть с корпусом форсунки.
• На многоцилиндровом моторе меняйте распылители сразу на все цилиндры, чтобы подача топлива не перекосилась.

Если корпус форсунки цел, резьба и конус уплотнения не повреждены, достаточно поменять только распылитель — это дешевле полной замены форсунки в сборе и сохраняет уже подобранную регулировку пружины. Если же деформирована накидная гайка или разбит конус посадки, менять придётся форсунку целиком.

Когда пора менять

Изношенный распылитель выдаёт себя характерно: дизель тяжело заводится на холодную, троит и стучит на прогреве, дымит чёрным или сизым, теряет обороты под плугом, а расход топлива заметно растёт. Закоксованное или разбитое сопло льёт топливо струёй вместо мелкого тумана, смесь не успевает сгореть, на поршне и клапанах нарастает нагар. Подтёки соляры вокруг форсунки и запах несгоревшего топлива в выхлопе — тоже повод разобрать форсунку и осмотреть распылитель.

Установка

Перед сборкой промойте детали чистым дизтопливом, не касайтесь иглы руками и не зажимайте распылитель в тисках за рабочую поверхность. Соберите форсунку, затяните накидную гайку рекомендованным моментом и обязательно проверьте узел на стенде: контролируют давление начала впрыска, качество тумана, отсутствие подтекания и чёткую отсечку. Медную шайбу под форсунку ставят новую — старая уже обмялась и уплотнение не удержит.

Запасной распылитель в наборе к минитрактору выручает в сезон: замена занимает меньше часа обычным набором ключей и сразу возвращает мотору ровный выхлоп, уверенный запуск и нормальный расход топлива.
