Качалка вытеснительная отжимного рычага сцепления минитрактора Xingtai, тип 2 (10.21.107)

Качалка вытеснительная отжимного рычага сцепления Xingtai (тип 2)

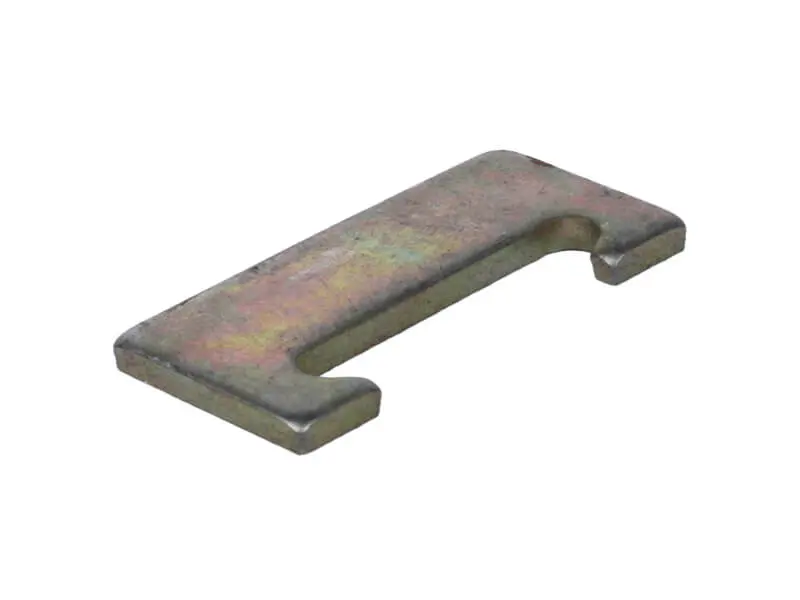

Небольшая стальная деталь механизма выключения сцепления минитрактора Xingtai: она принимает усилие от выжимной муфты и передаёт его на отжимной рычаг корзины в тот момент, когда тракторист выжимает педаль. Каталожный индекс — 10.21.107, исполнение «тип 2». Именно от состояния этой пластины зависит, насколько чисто расходятся диски и без усилия ли включаются передачи на ходу.

Конструкция

Изделие выполнено цельноштампованным из листовой стали и имеет вид вытянутой пластины П-образного очертания: с одного торца оставлен открытый паз под ответный палец, с другого — опорная площадка со скруглёнными кромками. Рабочие поверхности разнесены по двум уровням, поэтому деталь качается на своей опоре, а не скользит вдоль неё. Снаружи металл закрыт гальваническим покрытием жёлтого оттенка, которое защищает пластину от коррозии при длительном хранении и в сыром картере сцепления.

Как работает в механизме

При нажатии на педаль выжимная муфта смещается по валу и давит на опорную площадку качалки. Пластина проворачивается вокруг точки опоры и через паз тянет отжимной рычаг корзины, который отводит нажимной диск от ведомого. Как только педаль отпущена, пружины корзины возвращают всю кинематику в исходное положение. Нагрузка здесь знакопеременная и приходится на небольшие пятна контакта, поэтому металл в этих местах постепенно наклёпывается, а качалка теряет исходную геометрию и «съедает» регулировку.

Признаки, что деталь пора менять

• сцепление «ведёт»: передачи включаются с усилием и хрустом даже при полностью выжатой педали;
• свободный ход педали вырос и не приводится в норму штатной регулировкой тяги;
• трогание с рывками, вибрация и посторонний стук со стороны корзины;
• на снятой пластине заметна выработка на опорных площадках, разбитый или подмятый паз, изгиб полотна, трещины у основания паза.

Подбор

Для этого места предусмотрено два исполнения — тип 1 и тип 2. Внешне они близки, но отличаются посадочными размерами, и перепутать их легко. Перед установкой сравните со снятой деталью длину пластины, её толщину, ширину и глубину паза, высоту опорных площадок и расстояние между ними: размеры должны совпадать один в один. Перекошенная качалка работает кромкой, быстро изнашивается и снова уводит регулировку сцепления. Если в механизме стоит несколько таких пластин, меняйте их одним комплектом — новая деталь рядом с изношенными соседями примет на себя основную долю усилия и проходит заметно меньше.

Установка

Замена выполняется при разборке сцепления: снимают корзину, вынимают старую качалку, очищают опоры от нагара и продуктов износа, осматривают ответный палец и площадку выжимной муфты. Если ответные поверхности тоже выработаны, менять только качалку смысла мало — узел снова разболтается. Перед сборкой точки качения обрабатывают тугоплавкой смазкой, затем собирают механизм и выставляют одинаковый вылет всех отжимных рычагов и свободный ход педали. Без этой регулировки новая пластина сразу получит перекос и повторит судьбу старой.

Преимущества:

• цельноштампованная стальная пластина без сварных швов — держит знакопеременную нагрузку от выжимной муфты и не теряет форму под пиковыми усилиями;
• защитное гальваническое покрытие — деталь не ржавеет в масляно-влажной среде картера и спокойно лежит в запасе до следующего ремонта;
• опорные площадки со скруглёнными кромками — усилие распределяется по площадке, а не по острому ребру, поэтому наклёп идёт медленнее и регулировка сцепления держится дольше.

Качалку берут и в текущий ремонт, и на запас: сцепление минитрактора разбирают нечасто, поэтому при каждом вскрытии выгоднее поставить новые изнашиваемые пластины, чем возвращаться к той же работе через сезон. Сверьте исполнение со своей машиной — и деталь встанет на штатное место без подгонки.
