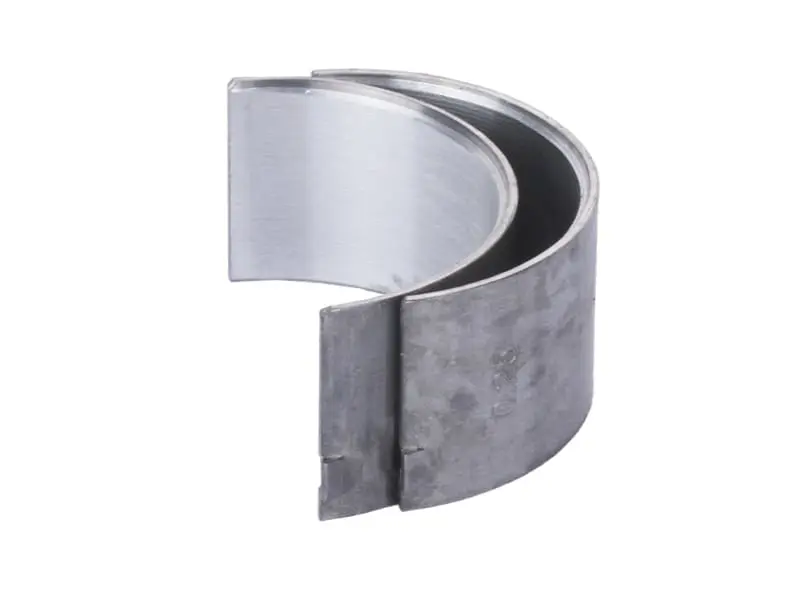

Вкладыши шатуна дизельного двигателя 186F (9 л.с.), ремонтный размер +0,25

Вкладыши шатуна для дизельного двигателя 186F (9 л.с.), ремонтный размер +0,25

Комплект шатунных полуколец для одноцилиндрового четырёхтактного дизеля 186F с воздушным охлаждением — мотора, который стоит на мотоблоках, мототракторах, культиваторах, генераторах и мотопомпах. Это ремонтный размер +0,25: такие полукольца толще стандартных и рассчитаны на коленвал, шатунная шейка которого уже прошла шлифовку в первый ремонтный размер.

Что деталь делает в двигателе

Нижняя головка шатуна не работает по шейке коленвала напрямую: между ними стоит пара тонкостенных полуколец, образующих подшипник скольжения. Они принимают нагрузку от вспышки в цилиндре, удерживают масляный клин и забирают износ на себя, сохраняя дорогую шатунную шейку. Стальная основа держит форму и плотную посадку в постели шатуна, а мягкий антифрикционный слой прирабатывается по шейке и терпит кратковременное масляное голодание. На торцах полуколец выполнены фиксирующие усики — они входят в пазы шатуна и его крышки, поэтому вкладыш не проворачивается и не перекрывает масляный канал.

Когда нужен размер +0,25

Ремонтный комплект берут после шлифовки коленвала. Если шатунная шейка задрана, овальная или изношена, её протачивают на 0,25 мм, а нормальный зазор восстанавливают более толстыми полукольцами. Ставить +0,25 на нешлифованный вал нельзя: зазор окажется меньше нормы, масляная плёнка не сформируется и вкладыш провернёт уже через несколько часов работы.

Поводы для замены обычно одинаковые — стук в нижней части картера под нагрузкой, падение давления масла, металлический блеск или мелкая стружка в отработке, потемневшее масло после перегрева. Комплект меняют и планово: при полной переборке двигателя, замене поршневой группы или после долгой работы техники на загрязнённом масле.

Как подобрать без ошибок

• Отталкивайтесь от состояния коленвала: под шейку, прошлифованную в 0,25, нужен именно этот комплект, а не стандартный.
• Измерьте шатунную шейку микрометром в двух плоскостях — овальность и конусность показывают, хватит ли первого ремонтного размера.
• Сравните новые полукольца со снятыми по ширине, наружному диаметру и расположению усиков: постель шатуна 186F подгонки не допускает.
• Учитывайте серию мотора — двигатели 9 л.с. одной конструктивной схемы могут иметь шатуны с разной постелью.
• Проверьте зазор пластиковым калибром при сборке: он точнее расчёта показывает, как реально сработалась пара шейка — вкладыш.

Установка и первые часы работы

Перед сборкой постель шатуна и крышку промывают, убирают следы старого вкладыша и заусенцы. Полукольца укладывают на сухую посадочную поверхность, без пасты и герметика, совмещая усики с пазами, и только рабочую сторону смазывают чистым моторным маслом того же класса, что заливается в двигатель. Крышку шатуна ставят строго в прежнем положении по меткам и затягивают динамометрическим ключом равномерно, в два-три приёма. После затяжки коленвал должен проворачиваться от руки без закусывания: тугой ход означает, что зазор или ремонтный размер выбраны неверно.

Дальше мотору дают обкатку — первые часы без полной нагрузки, на свежем масле, с последующей его заменой. Такой порядок позволяет паре шейка — вкладыш нормально приработаться и сохраняет ресурс перебранного двигателя надолго.
