Подшипник распредвала игольчатый HK1512 15х21х12 мм для мотоблока 178F/186F

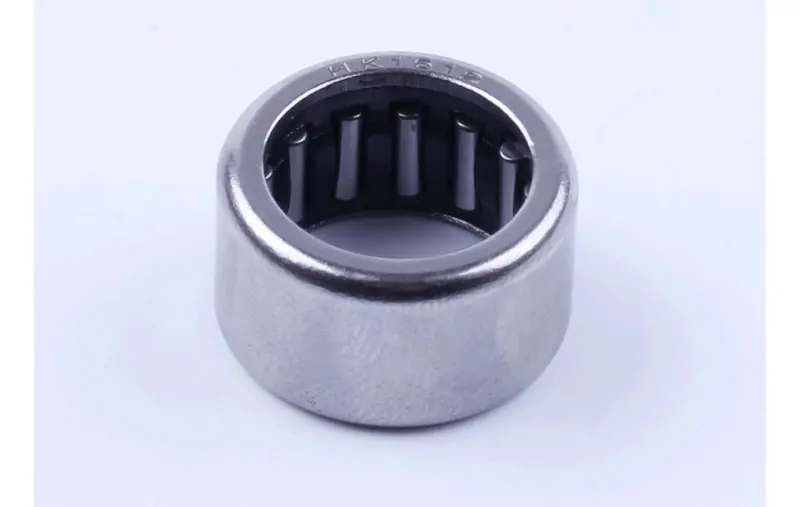

Подшипник распредвала игольчатый HK1512 15х21х12 мм

Опора распределительного вала для одноцилиндровых двигателей мотоблоков серий 178F и 186F. Деталь воспринимает радиальную нагрузку от кулачков и удерживает вал в заданной геометрии при постоянных ударных импульсах привода клапанов, поэтому от её состояния напрямую зависят стабильность тепловых зазоров, ровный холостой ход и тяга мотора под нагрузкой.

Конструкция

Основа — тонкостенная штампованная чашка из подшипниковой стали, внутри которой в сепараторе расположены игольчатые ролики. Такая схема даёт большую суммарную площадь контакта при малом наружном диаметре: гнездо в картере остаётся компактным, а несущая способность опоры — высокой. Торцы открытые, ролики смазываются моторным маслом, которое подходит к опоре по каналам картера. Наружное кольцо запрессовывается в посадочное гнездо и само служит наружной обоймой, а беговой дорожкой для игл работает шлифованная шейка распределительного вала — отдельное внутреннее кольцо не требуется.

Размеры и обозначение

• Внутренний диаметр под шейку вала — 15 мм
• Наружный диаметр под посадку в картер — 21 мм
• Ширина — 12 мм
• Тип — игольчатый радиальный со штампованным наружным кольцом, с сепаратором, открытые торцы
• Маркировка HK1512 нанесена на торце наружного кольца

Преимущества

• Тонкая стенка штампованного кольца позволяет разместить опору в тесном приливе картера без расточки и переделки посадочного места.
• Игольчатые ролики удерживают высокую радиальную нагрузку от кулачков, поэтому вал сохраняет соосность на затяжных нагруженных режимах.
• Сепаратор задаёт постоянный шаг роликов: иглы не сбиваются в пачку при сборке и не перекашиваются на пуске холодного двигателя.
• Открытые торцы пропускают масло насквозь, опора быстрее выходит на рабочий масляный клин и меньше греется.

Когда требуется замена

Характерные признаки износа — металлический стук в зоне газораспределения, который не уходит после регулировки клапанов, «плавающие» тепловые зазоры, заметный радиальный люфт распределительного вала при покачивании, следы наклёпа и тёмные полосы на шейке вала. При разборке стоит осмотреть сами иглы: потемнение, выкрашивание, вмятины-лунки на дорожке и разрушенный сепаратор означают, что опору меняют вместе с проверкой состояния шейки вала и чистоты масляных каналов. Игольчатые опоры также меняют планово при капитальном ремонте двигателя, при замене распределительного вала и после работы мотора на загрязнённом или разжиженном масле.

Подбор и установка
