Редуктор КПП минитрактора AMG-2 в сборе

Редуктор КПП минитрактора AMG-2 (в сборе)

Собранный трансмиссионный блок для минитрактора: он принимает вращение от двигателя, задаёт передаточные отношения и передаёт крутящий момент на ведущие полуоси. Готовая сборка закрывает сразу всю цепочку от входного вала до колёсной оси, поэтому её берут и на замену изношенной коробки, и при постройке трактора из мотоблока, когда собирать трансмиссию из отдельных валов, шестерён и корпусов долго и рискованно.

Конструкция

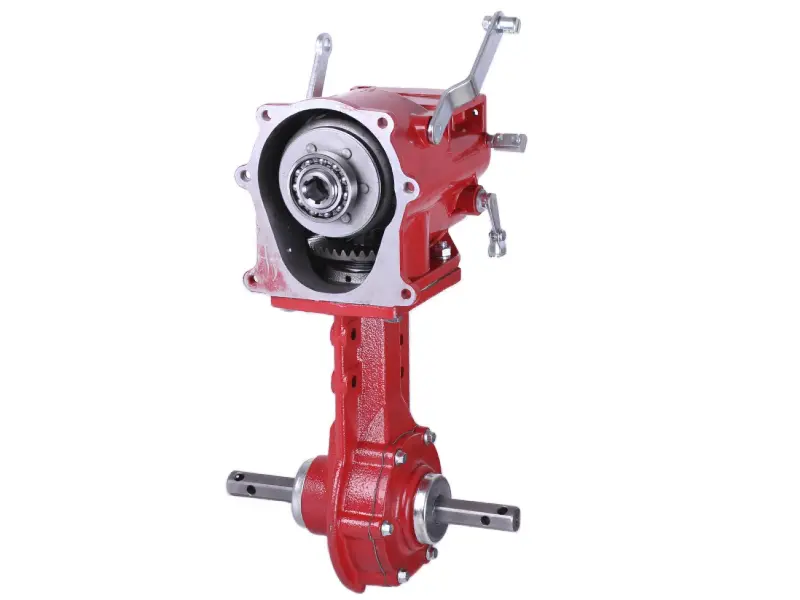

Агрегат состоит из трёх литых секций: верхнего картера коробки передач, вертикального промежуточного корпуса и нижнего картера главной передачи с выходящими в обе стороны полуосями. Верхний картер закрыт болтовой крышкой, имеет посадочное гнездо входного вала со шлицевой ступицей и коническим зубчатым венцом, а также опорный подшипник в приливе картера. Сверху расположена монтажная площадка с крепёжными отверстиями под установку на раму.

Переключение передач выведено на группу рычагов с вилочными наконечниками: к ним подсоединяются тяги, идущие к посту управления. Нижний картер стянут по фланцу болтами и служит опорой ведущей оси — полуоси выходят наружу через уплотнения и имеют фрезерованные шпоночные пазы под ступицы колёс. Вертикальная стойка между коробкой и осью задаёт дорожный просвет и одновременно принимает на себя нагрузку от заднего моста.

Подбор под конкретную машину

• Диаметр полуосей и размер шпоночного паза — от них зависит, встанут ли ваши ступицы и колёса без переделки.
• Вылет полуосей от центра картера: он определяет колею и то, попадут ли колёса в габарит крыльев.
• Посадка и шлицы входного вала под шкив, звёздочку или муфту привода от двигателя.
• Расположение и шаг крепёжных отверстий монтажной площадки относительно лонжеронов рамы.
• Свободный ход рычагов переключения: тяги не должны упираться в раму, сиденье и крылья.

Установка и обслуживание

Перед монтажом прокрутите входной вал от руки и поочерёдно включите каждую передачу — валы должны вращаться без закусываний, а рычаги фиксироваться чётко. Блок ставят на жёсткое основание: перекос площадки крепления даёт биение привода и ускоренный износ уплотнений. После установки выставьте соосность шкивов и правильное натяжение приводного ремня, иначе часть мощности уходит в проскальзывание, а подшипники входного вала нагружаются боком.

Картеры заправляются трансмиссионным маслом до уровня контрольной пробки; уровень проверяют на ровной площадке при остывшей технике. Обкатку стоит пройти на умеренных нагрузках, а после неё поменять масло — так из картера уходит приработочная взвесь. Дальше достаточно раз в сезон осматривать фланцевые стыки и зоны выхода полуосей на подтёки, подтягивать крепёж и следить, чтобы сапун не был забит: закупоренный сапун поднимает давление внутри и выдавливает уплотнения.

Замену обычно планируют, когда передачи начинают самопроизвольно выключаться, под нагрузкой появляется вой шестерён, растёт люфт полуосей или масло уходит быстрее, чем успеваешь доливать. В этих случаях сборка целиком возвращает технике управляемую тягу без долгой дефектовки старых деталей.
